Die Kiste

Seit einigen Monaten beschäftige ich mich nun bereits mit diesem Projekt, und jetzt ist es endlich (vorläufig) fertig und somit präsentationsreif:
Meine Audio-Kiste.
Grundidee war es, alle Geräte, die ich zur Audio-Produktion benötige, in eine Rack-Kiste zu packen. Diese sollte stabil und möglichst spritzwassergeschützt sein, damit den technischen Geräten auf Veranstaltungen nichts passiert. Außerdem soll sie transportabel sein und alles wichtige beinhalten, und zuletzt natürlich auch nicht ganz furchtbar aussehen.
Ich wollte schon lange ein eigenes Case bauen, wurde aber durch die hohen Materialkosten, vor allem für Holz-Furnierplatten, immer abgeschreckt. Nun erwuchs die Idee, ich könnte doch ein Case auch aus Brettern und Latten bauen. Und genau das habe ich getan.

Vorbereitungen / Material

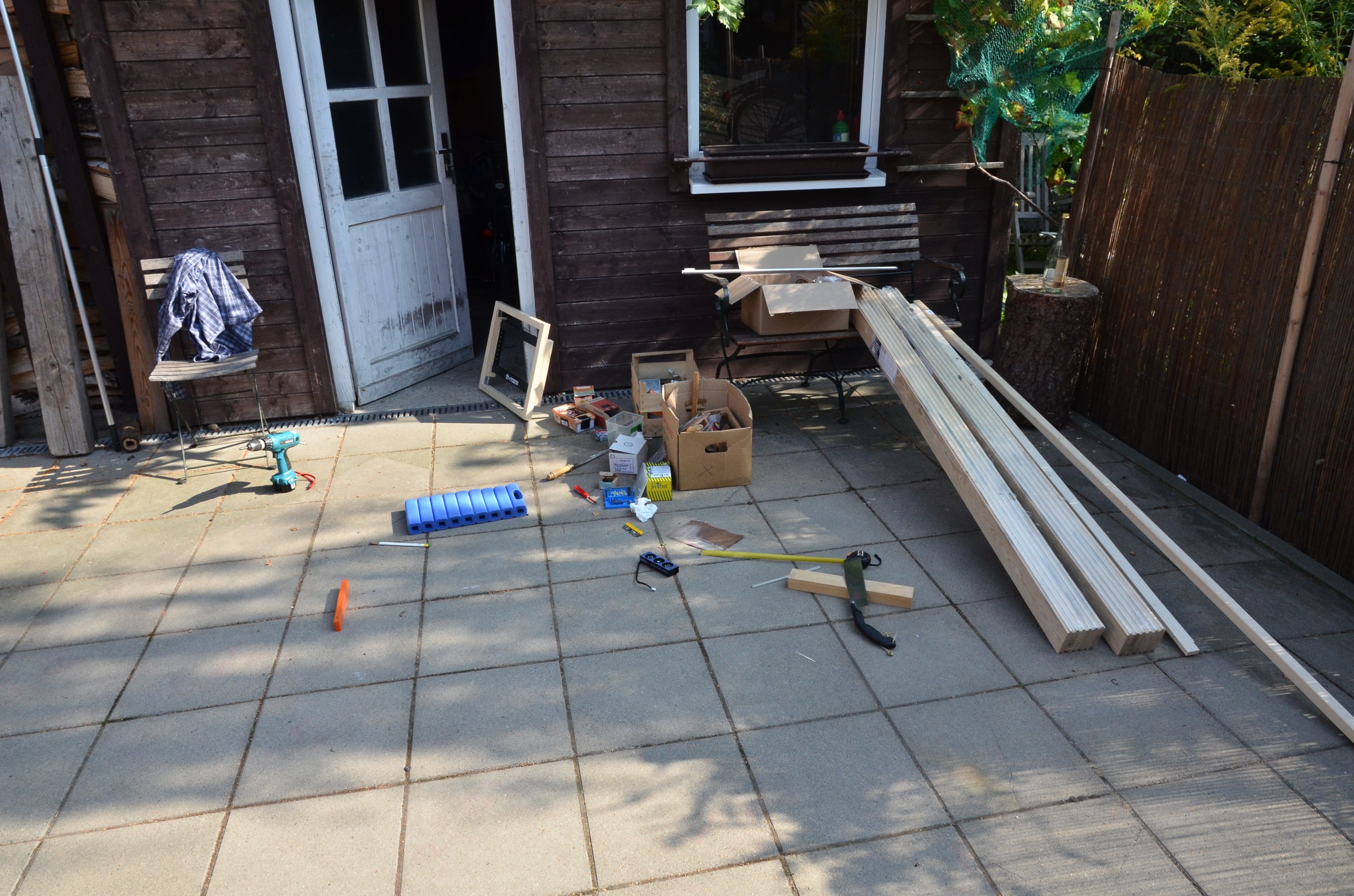

Zuerst musste ich mir über die ungefähren Abmessungen klar werden und dann die Materialien zusammensammeln. Ich bestellte also die benötigten Elektronikkomponenten und Beschläge und tätigte einen Holzeinkauf im Baumarkt.

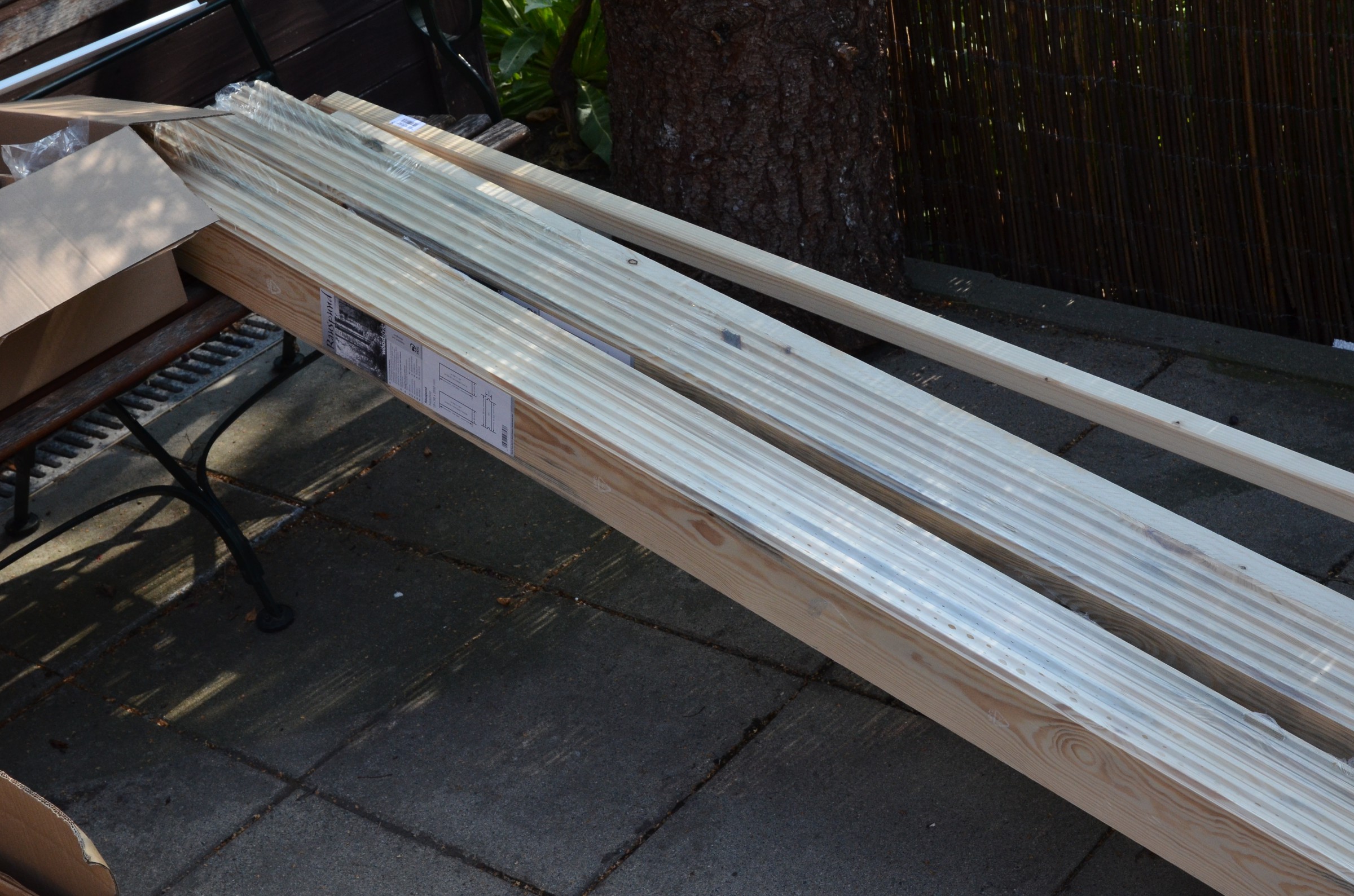

Als Holz verwende ich günstige Latten verschiedener Abmessungen für die Rahmen und 19mm starken Nadelholz-Rauspund für die Beplankung.

Die Kiste soll von vorne und hinten jeweils über einen komplett abnehmbaren Deckel zugänglich sein. Um diese zu verschließen, kaufe ich 4 Butterfly-Drehverschlüsse bei Music Store.

Für die Geräte brauche ich zwei Rack-Schienen und kaufe welche in 6HE Länge bei Thomann.

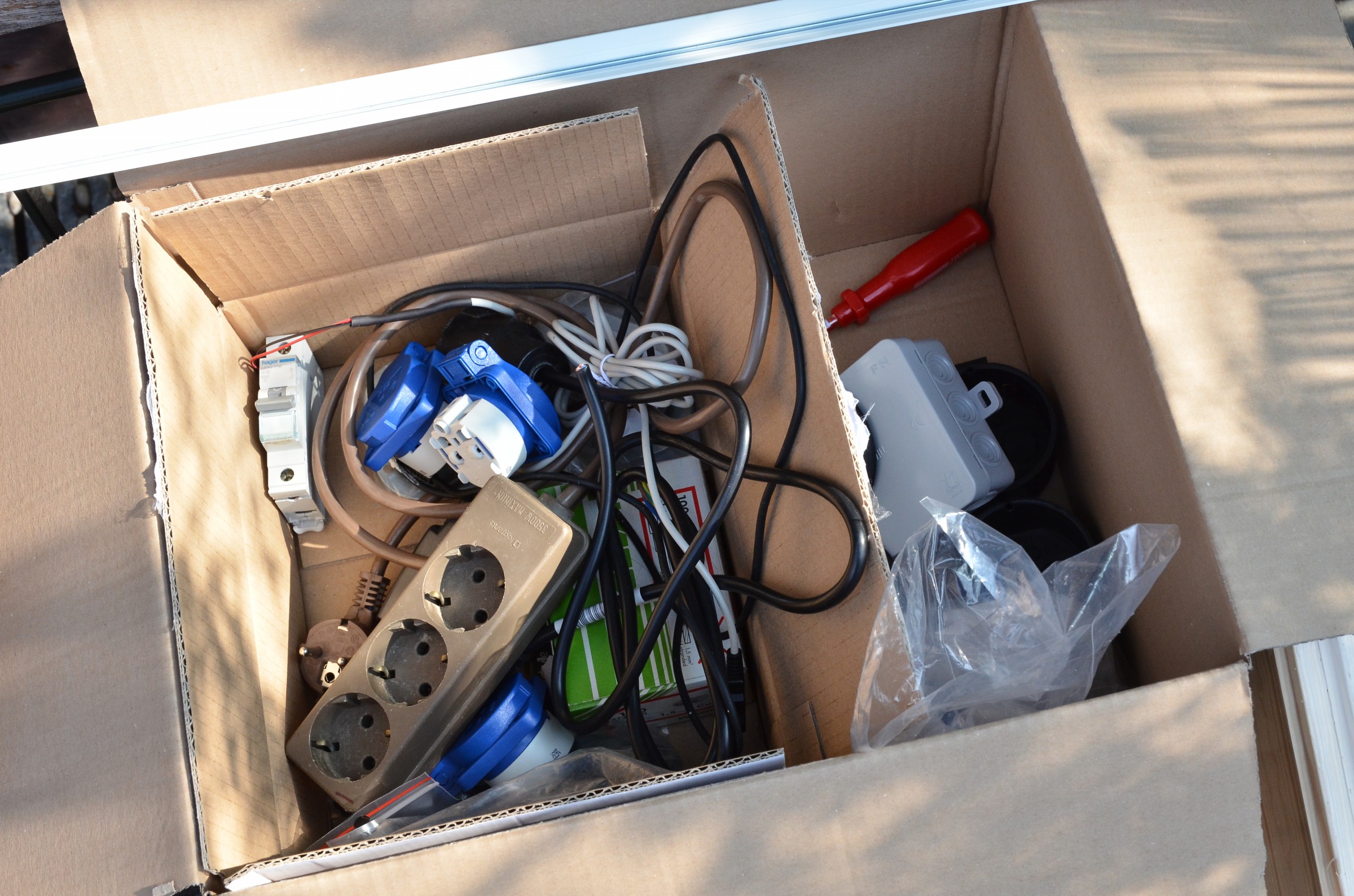

Des weiteren kaufe ich diversen Elektro-Kram bei Reichelt sowie in verschiedenen Baumärkten. Einiges habe ich auch selber in meinen Reste- bzw. Reparatur-Kisten.

Die Roh-Kiste

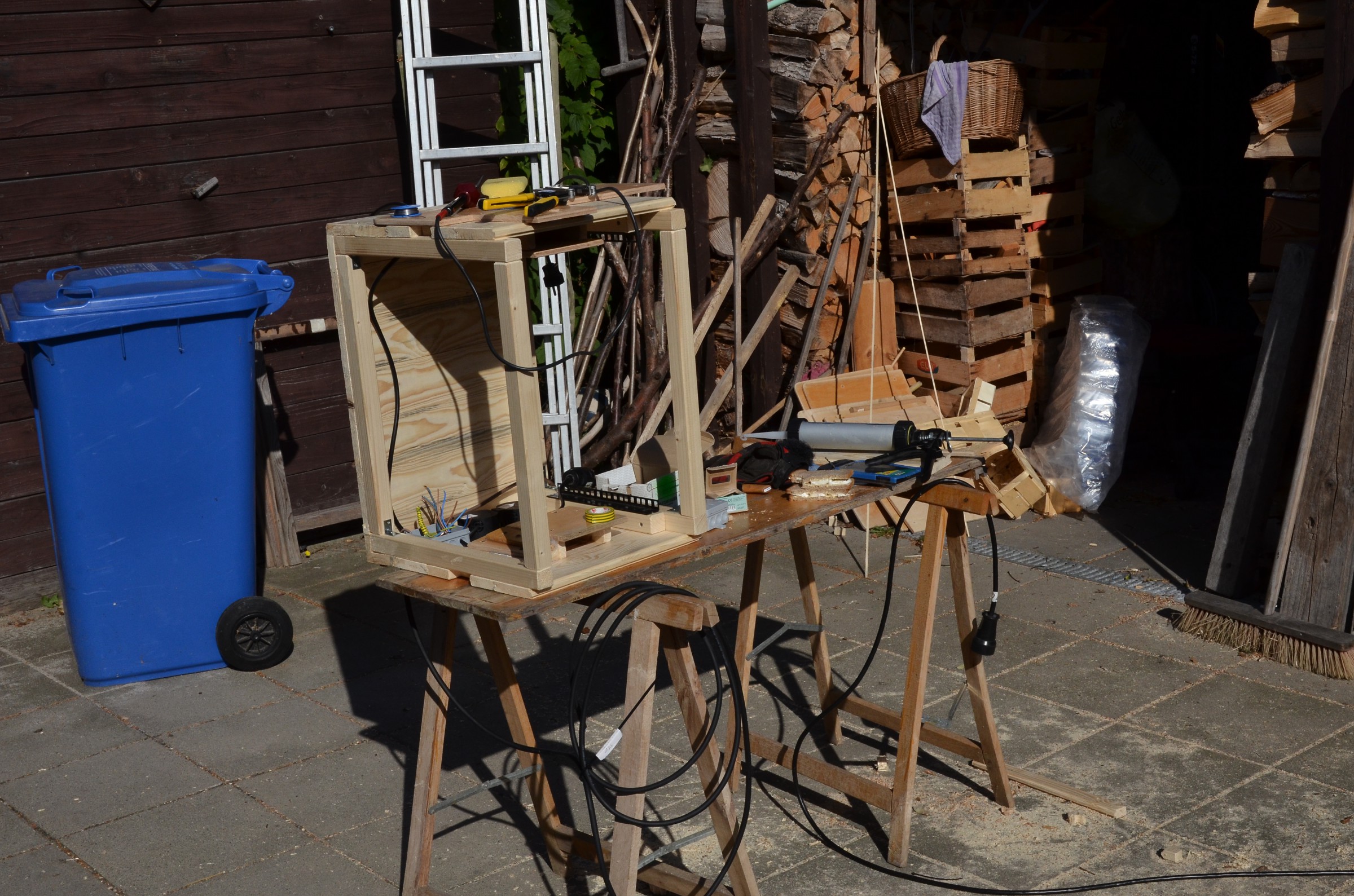

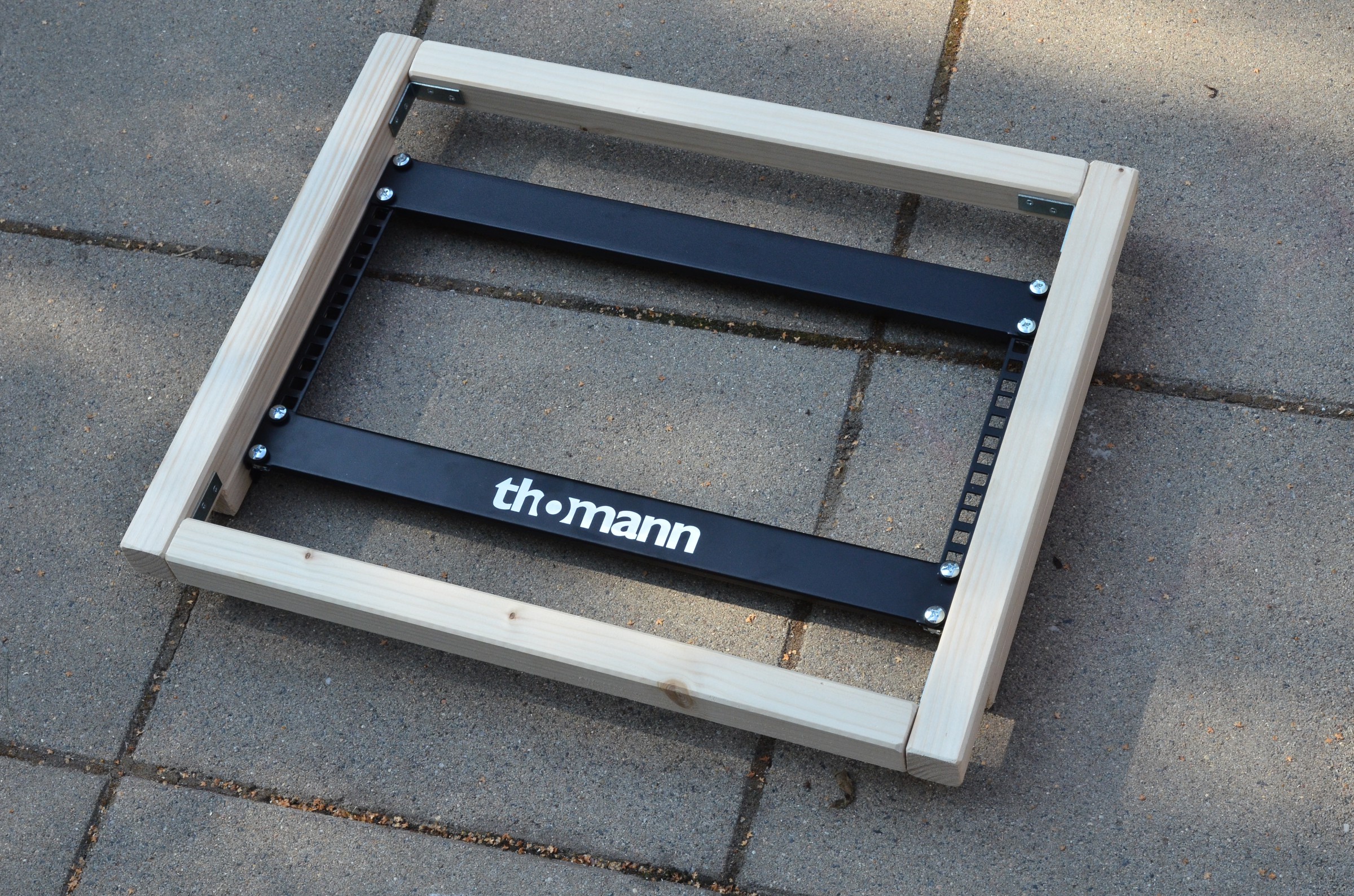

Zuerst baue ich zwei identische Latten-Rahmen für die Vorder- und Rückseite der Kiste, also die Öffnungen. Die paarweise gleich langen Lattenstücken werden mit Winkeln an der Innenseite möglichst bündig zusammengeschraubt und dann noch jeweils über eine lange Schraube in der Stirnseite vor Verdrehen gesichert.

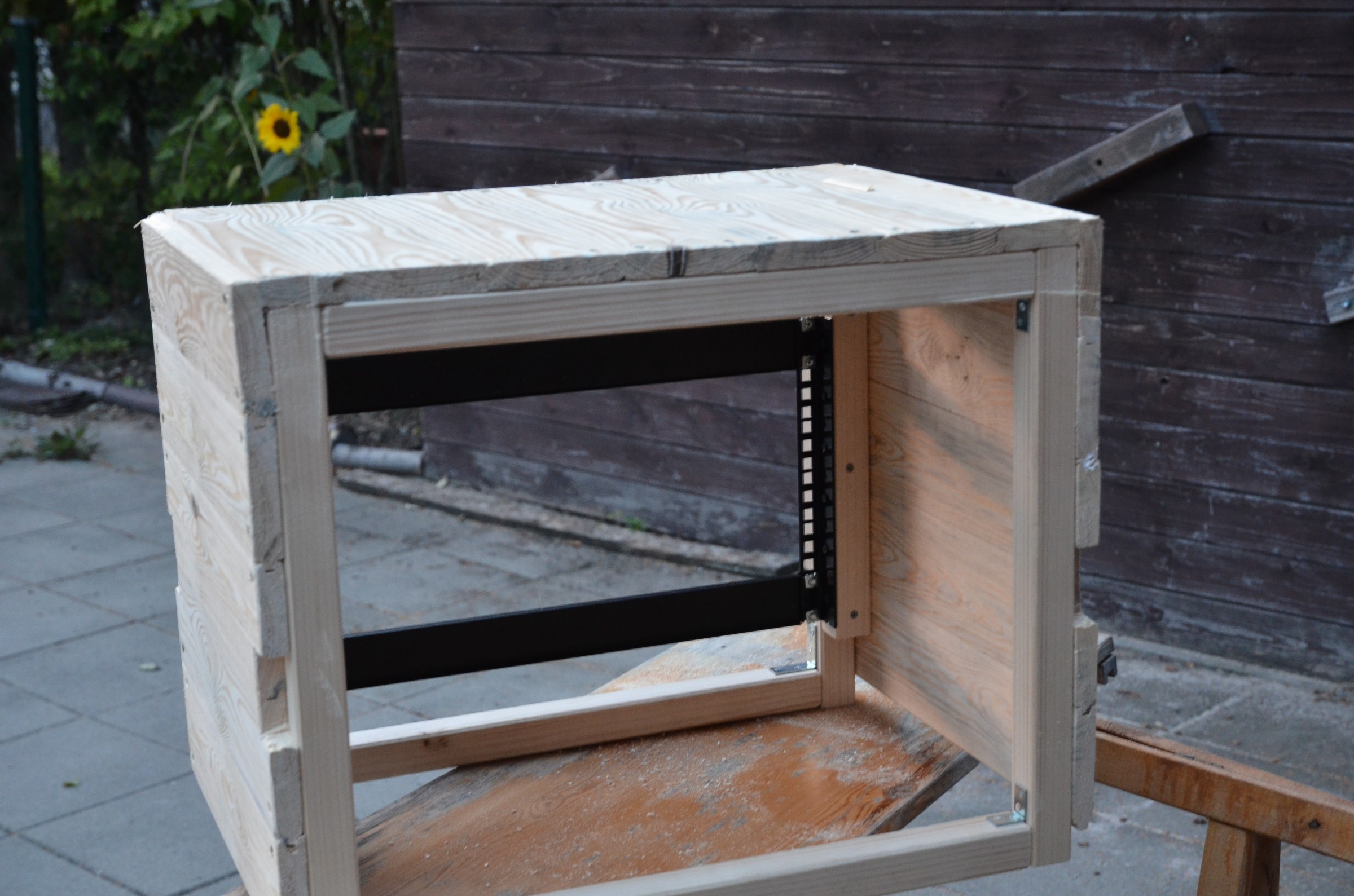

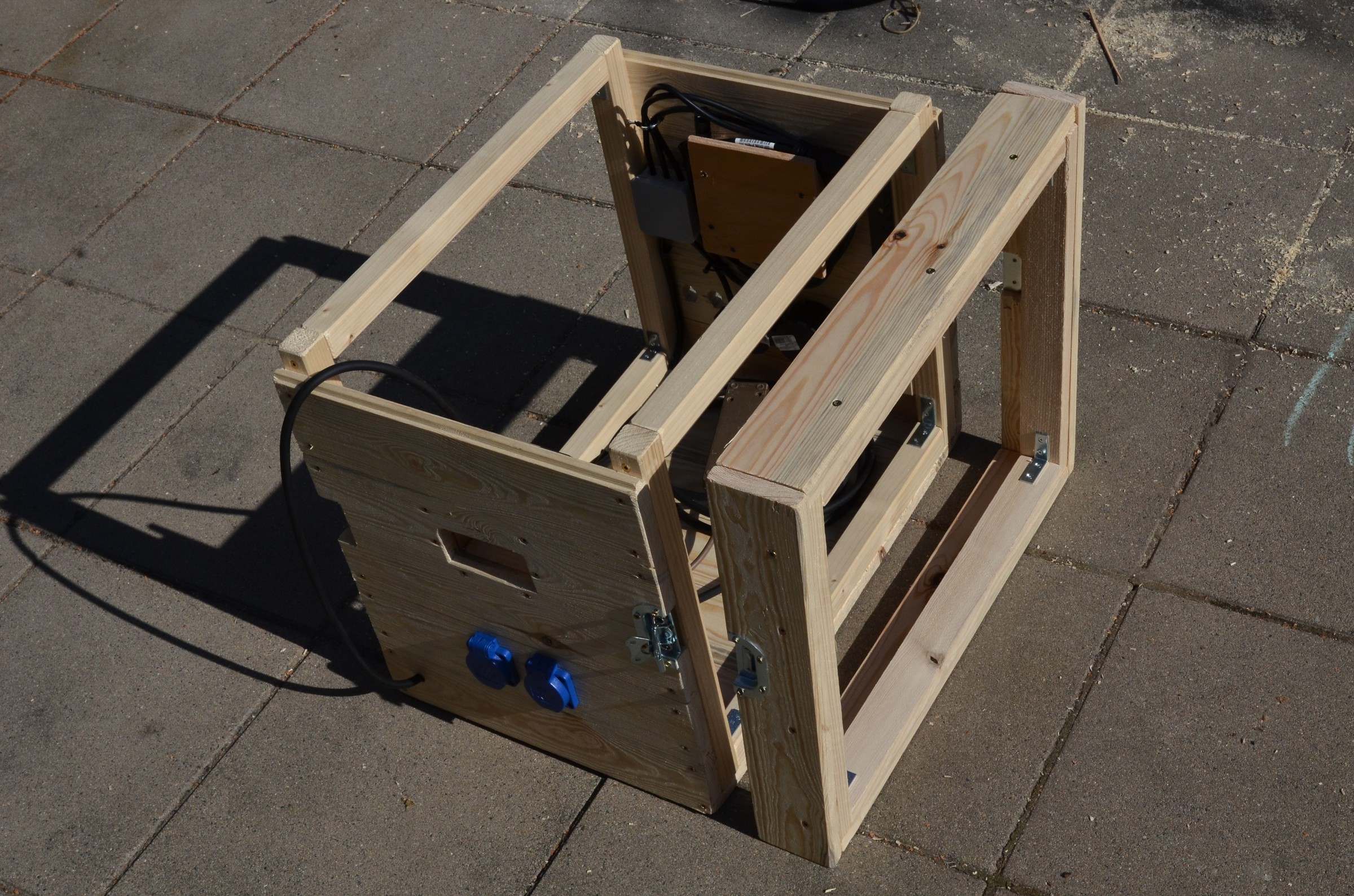

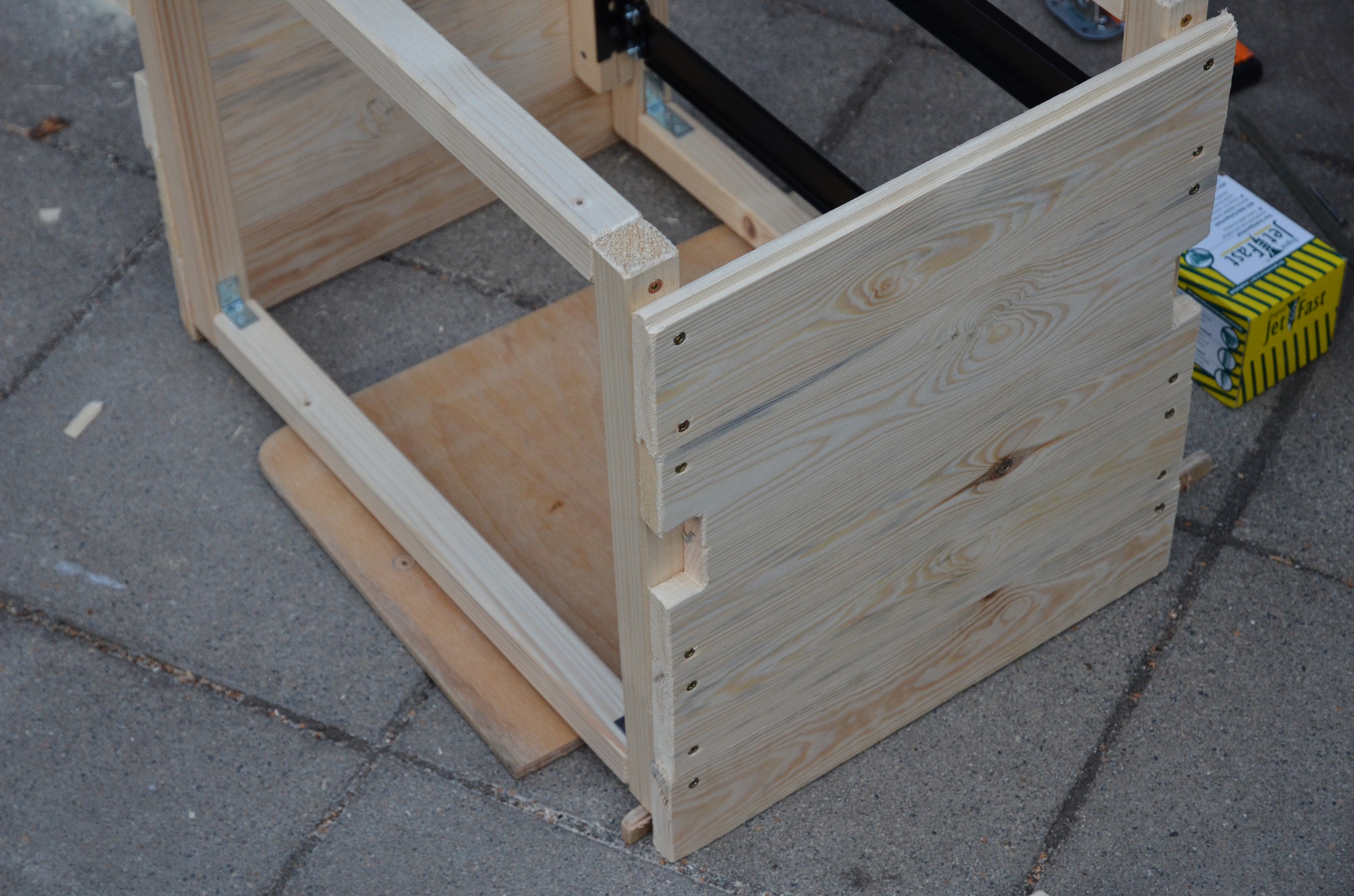

Dann säge ich einige Bretter auf die Tiefe der Kiste zu und verbinde so die beiden Rahmen seitlich.




An den Stellen, an denen die Verschlüsse später eingeschraubt werden sollen, säge ich vorher entsprechende Aussparungen in die Bretter.

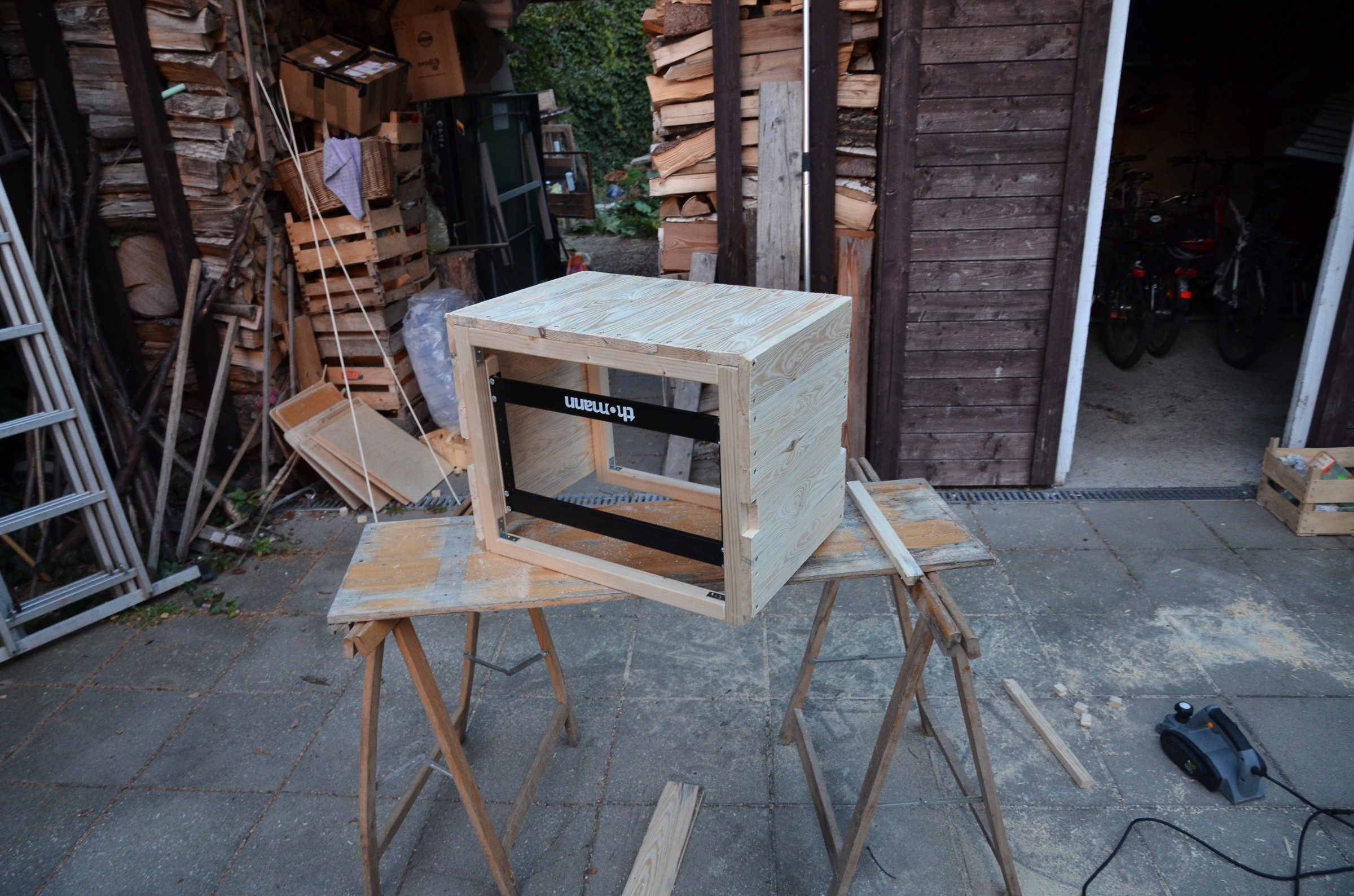

Nun folgt auch gleich der Boden, der aus in gleicher Ausrichtung angeschraubten Brettern besteht. Auch das Dach wird später so entstehen, allerdings erst, wenn die Arbeiten im Innenraum der Kiste weitestgehend abgeschlossen sind.

Steckdosen

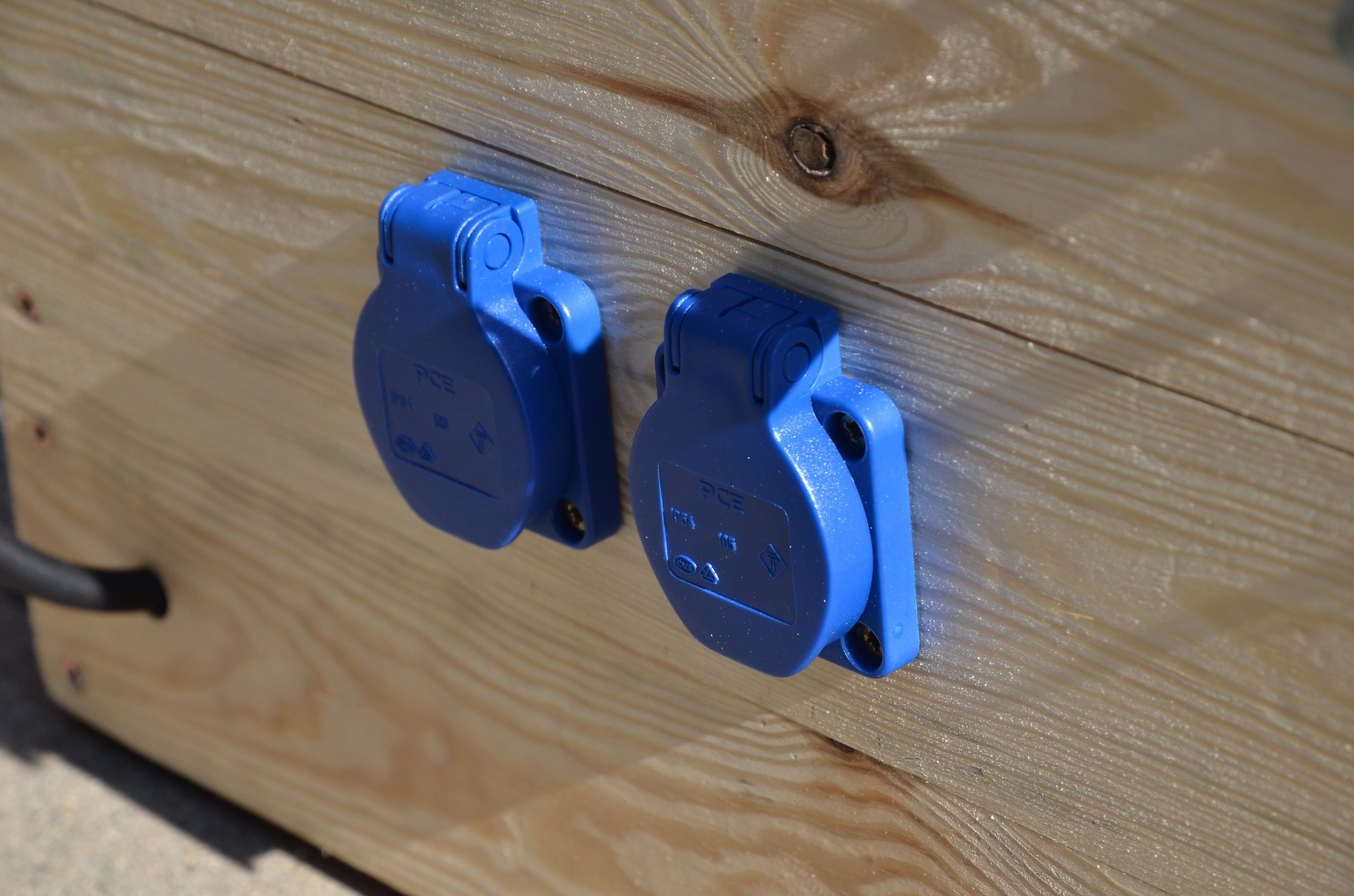

Die Kiste soll eine eigene Stromversorgung bekommen. Zum einen für die Geräte in der Kiste selbst, zum anderen soll sie aber auch andere externe Geräte mit Strom versorgen können, wie zum Beispiel ein Mischpult und Boxen oder Lampen. Zu diesem Zweck baue ich vier Einbausteckdosen in die beiden seitlichen Außenwände.

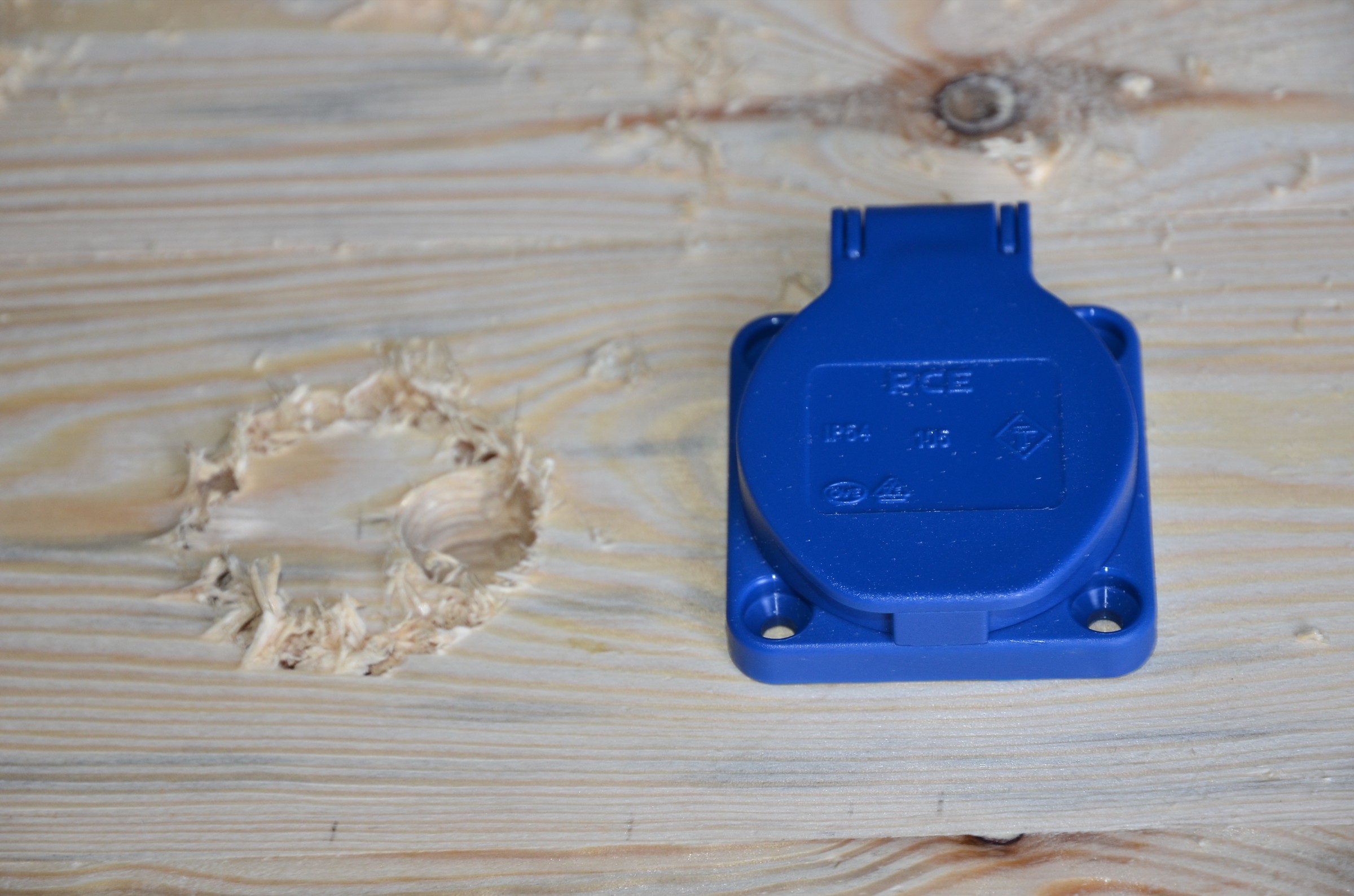

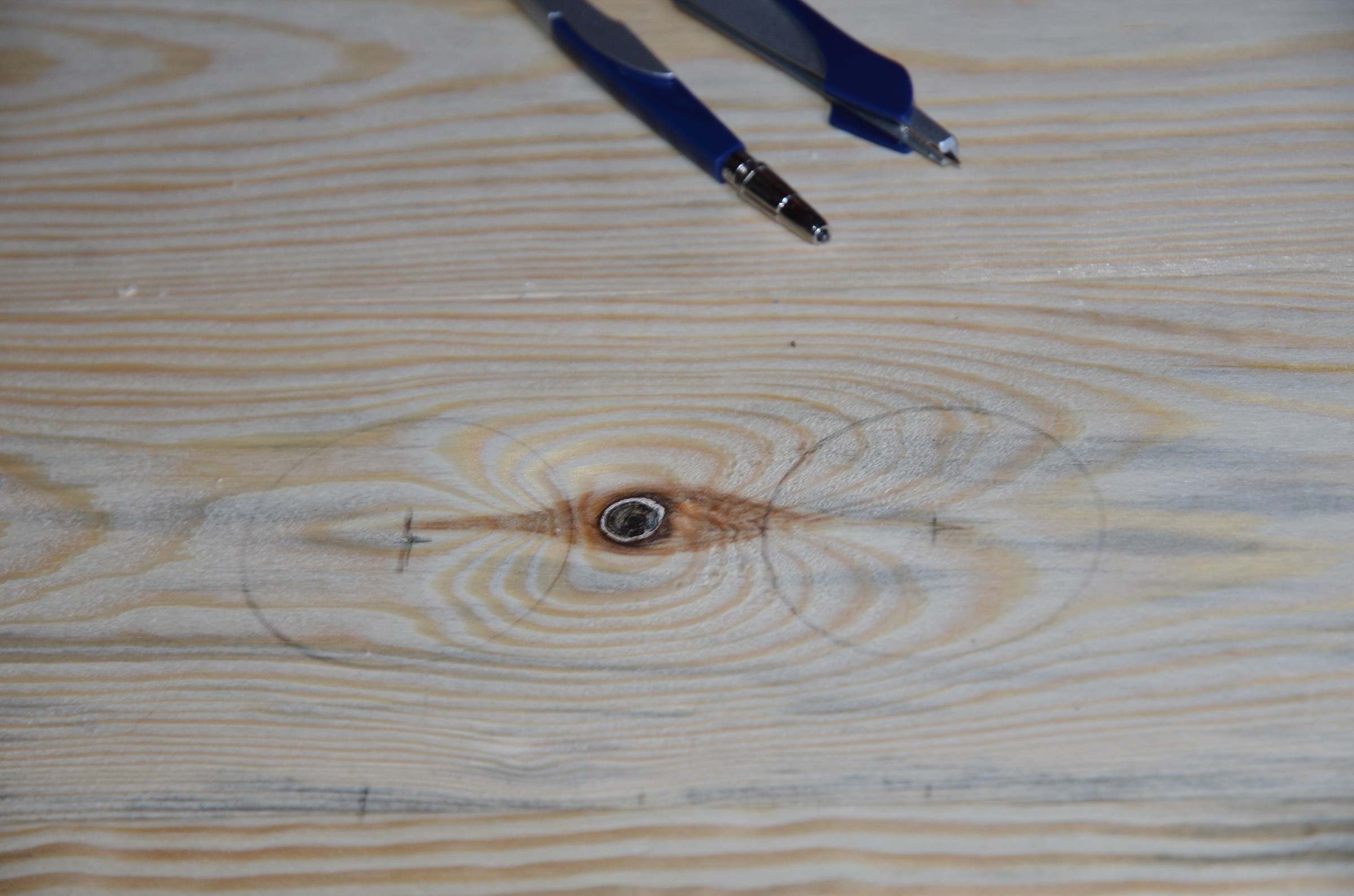

Da ich keinen Bohrer habe, der ein Loch in der erforderlichen Größe bohrt, zeichne ich die benötigten Löcher mit einem Zirkel an den entsprechenden Stellen auf das Holz.

Dann bohre ich mit einem 6mm Holzbohrer und einem 16mm Forstner-Bohrer entlang der aufgemalten Linie durch die Wand und säge anschließend mit der kleinen Handsäge vom Leatherman die verbleibenden Verbindungstellen durch.


Dann wird noch gefeilt, und fertig ist das erste Loch für die erste Steckdose.

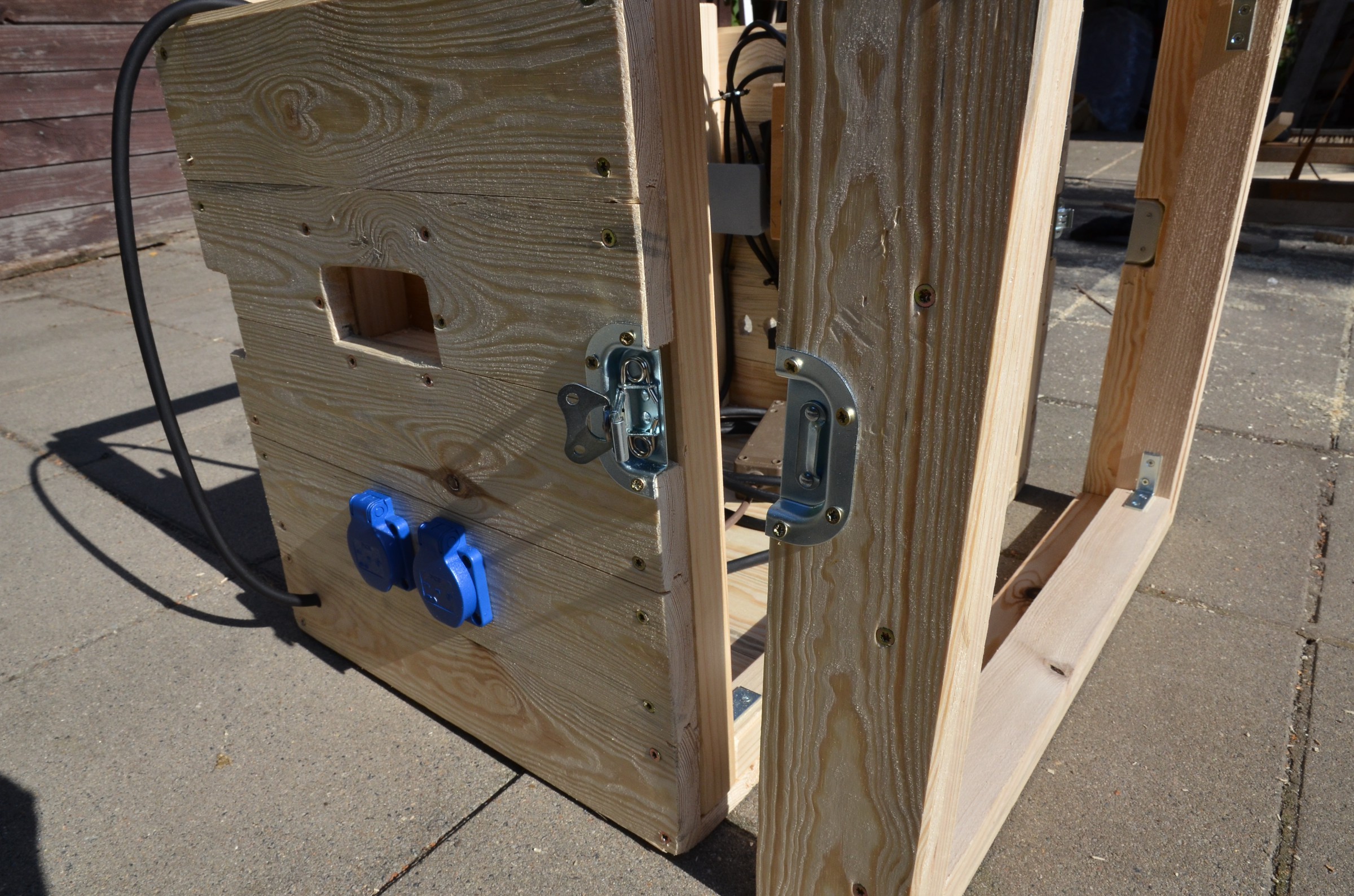

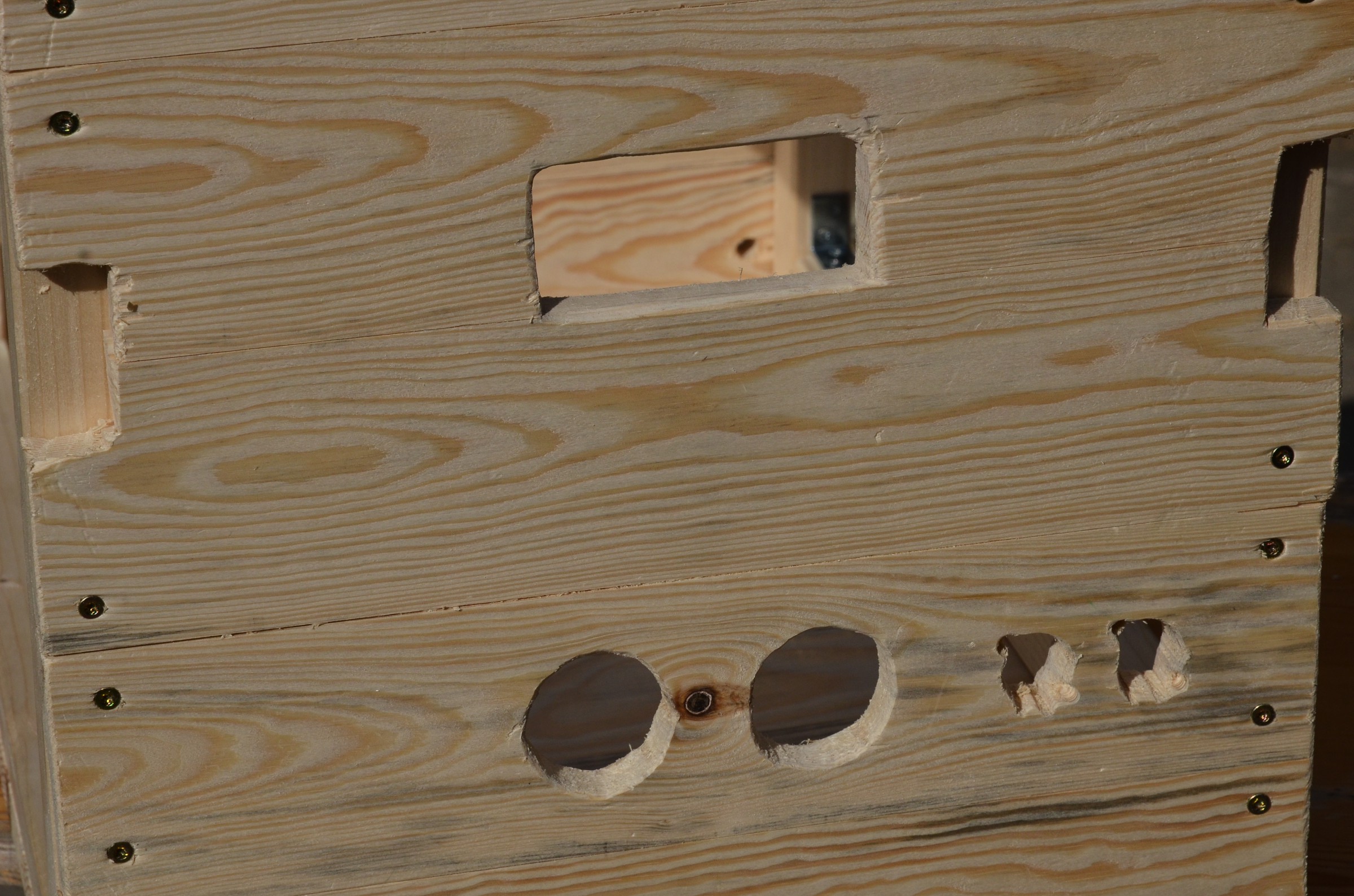

Diese (erschöpfende) Prozedur wiederhole ich für die drei anderen Steckdosen. Dann bohre und feile ich noch zwei kleinere Löcher auf der rechten Seite neben den Steckdosen, wo zwei XLR-Ausgänge zum einfachen Anschließen von Boxen hinkommen sollen.
Außerdem säge ich zwei große, annähernd rechteckige Öffnungen jeweils oberhalb der Steckdosen in die Seitenwände, die als Handgriffe zum Tragen dienen sollen.


Elektronik I

Um jetzt die Steckdosen sowie die Geräte mit Strom versorgen zu können, mache ich mich an die "Stromversorgung" der Kiste.
Hierfür habe ich ein mehrere Meter langes Gummie-Anschlusskabel mit einem SchuKo-Stecker an einem Ende, welches durch ein Loch in die Kiste hinein und gleich in eine Abzweigdose geführ wird.

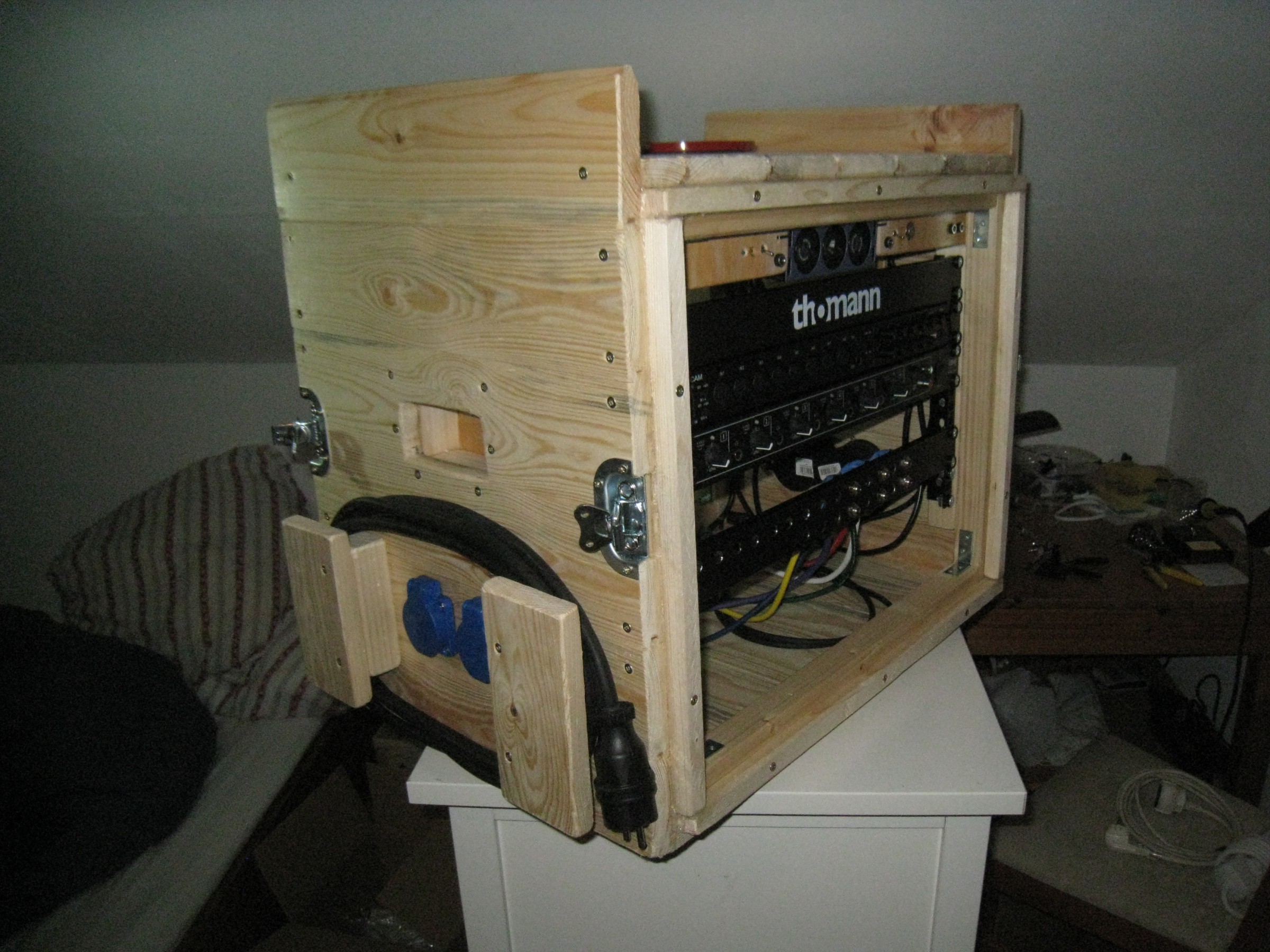

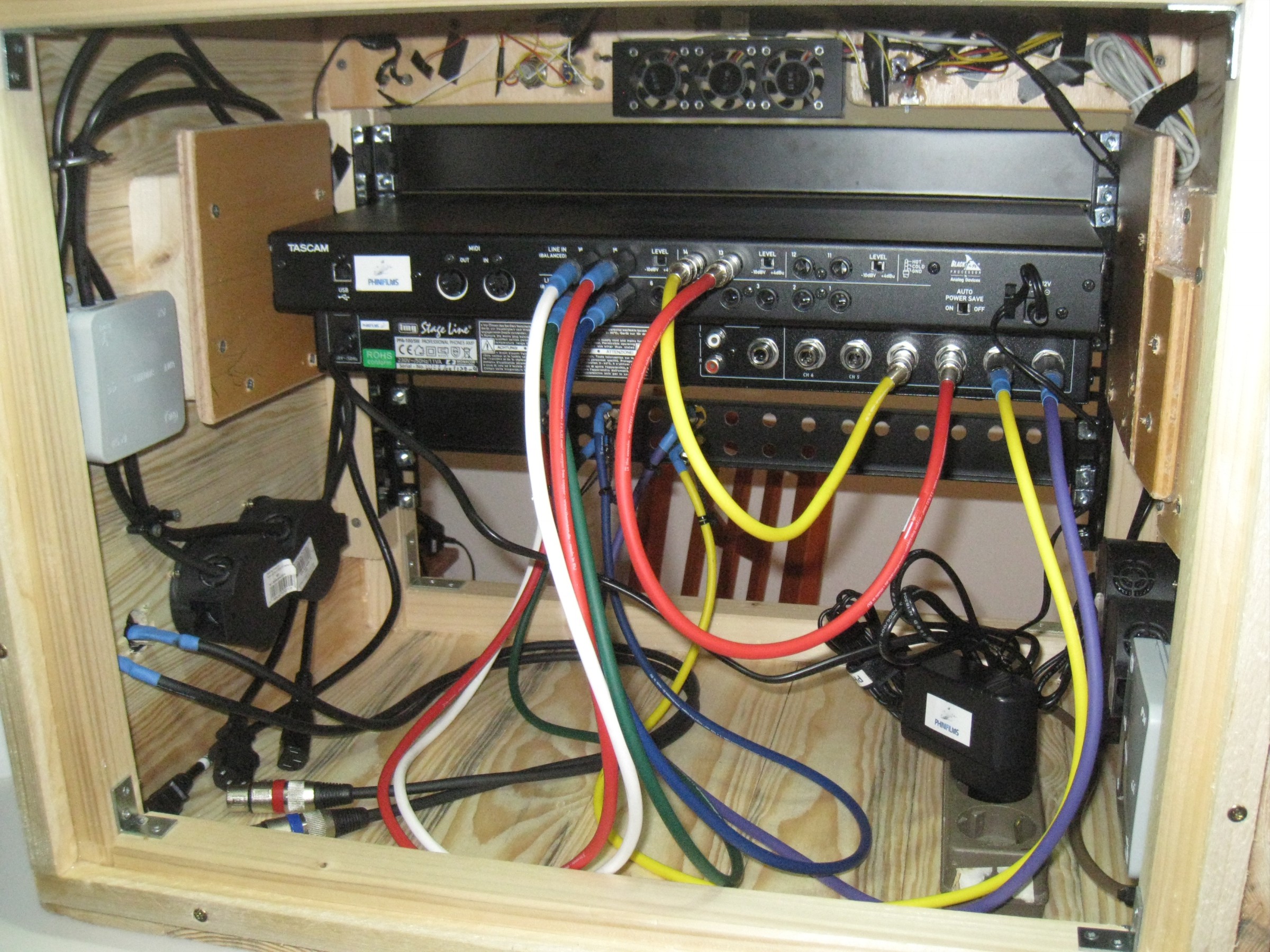

Hier wird die Phasen erstmal durch eine Sicherung geleitet, die mit 16A absichert. Dann folgt die Verbindung der drei Leiter mit diversen Anschlüssen; hierzu gehören eine alte Steckdosenleiste, eine Einzelsteckdose an einem kurzen Kabel sowie die beiden Außensteckdosen der entsprechenden Seite (links). Natürlich auch ein weiteres Kabel, welches als Verbindung zur anderen Seite dient - wo eine weitere Abzweigdose installiert ist. Hier werden wiederum die beiden Außensteckdosen sowie drei Kaltgeräte-Kabel Angelötet.
Die Sicherung wird mit kleinen Holzleisten und Brettstückchen (und Silikon) sicher verpackt, die Abzweigdosen haben Deckel. Die inneren Anschlüsse der Außensteckdosen werden über je eine Schalterdose pro Steckdose vor Berührungen geschützt.


Ebenfalls im Bild zu sehen ist die Griffschale, die ich leider nicht extra dokumentiert habe. Hier habe ich einfach auf der Innenseite der Handgrifflöcher Latten angeschraupt und diese wiederum mit einem Stück Brett verkleidet, sodass eine Schale entstand. Die Kanten und Fugen habe ich mit Silikon abgedichtet, sodass hier kein Regenwasser hineinkommen sollte. Gleichzeitig ist die Oberseite der Schale innen offen, da kein Regen von unten nach Oben in die Grifföffnung fallen wird, ich so aber ganz einfach Kabel aus dem Kisteninneren hinausführen kann.

Deckel

Wie bereits beschrieben sollen die beiden Öffnungen mit Deckeln verschlossen werden können. Zu diesem Zweck baue ich wieder zwei Rahmen, in der gleichen Größe wie die der Kiste, und bekleide diese von den Seiten mit Brettern. An die Stirnseiten der Kistenöffnungen schraube ich nun kleine Latten, sodass diese mit den Deckeln überlappen und so ein klein wenig abdichten. Die später hinzugefügten Silikonfugen sollen das verstärken.

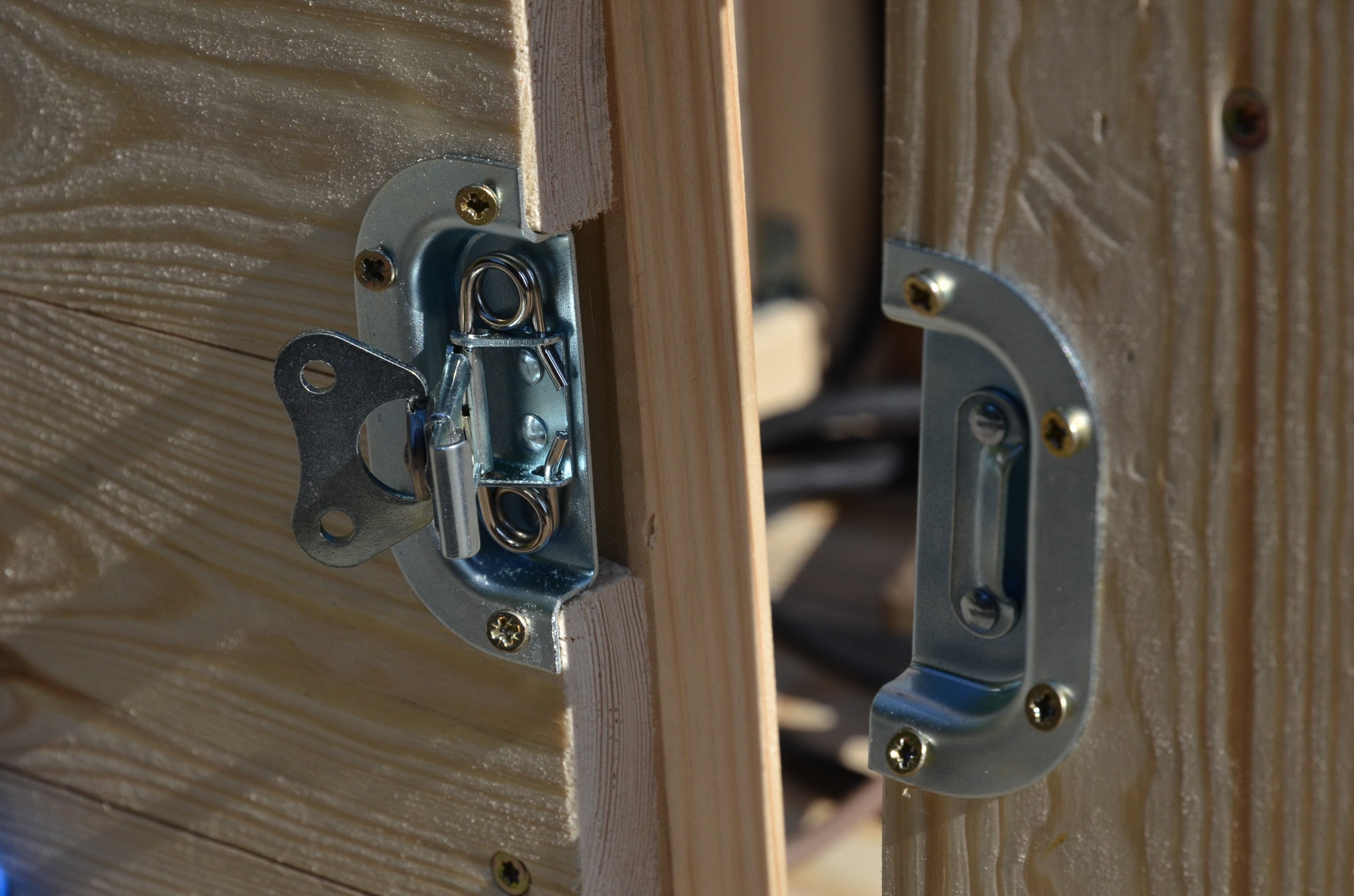

Außerdem schraube ich nun die Butterfly-Verschlüsse in die dafür vorgesehenen Aussparungen.

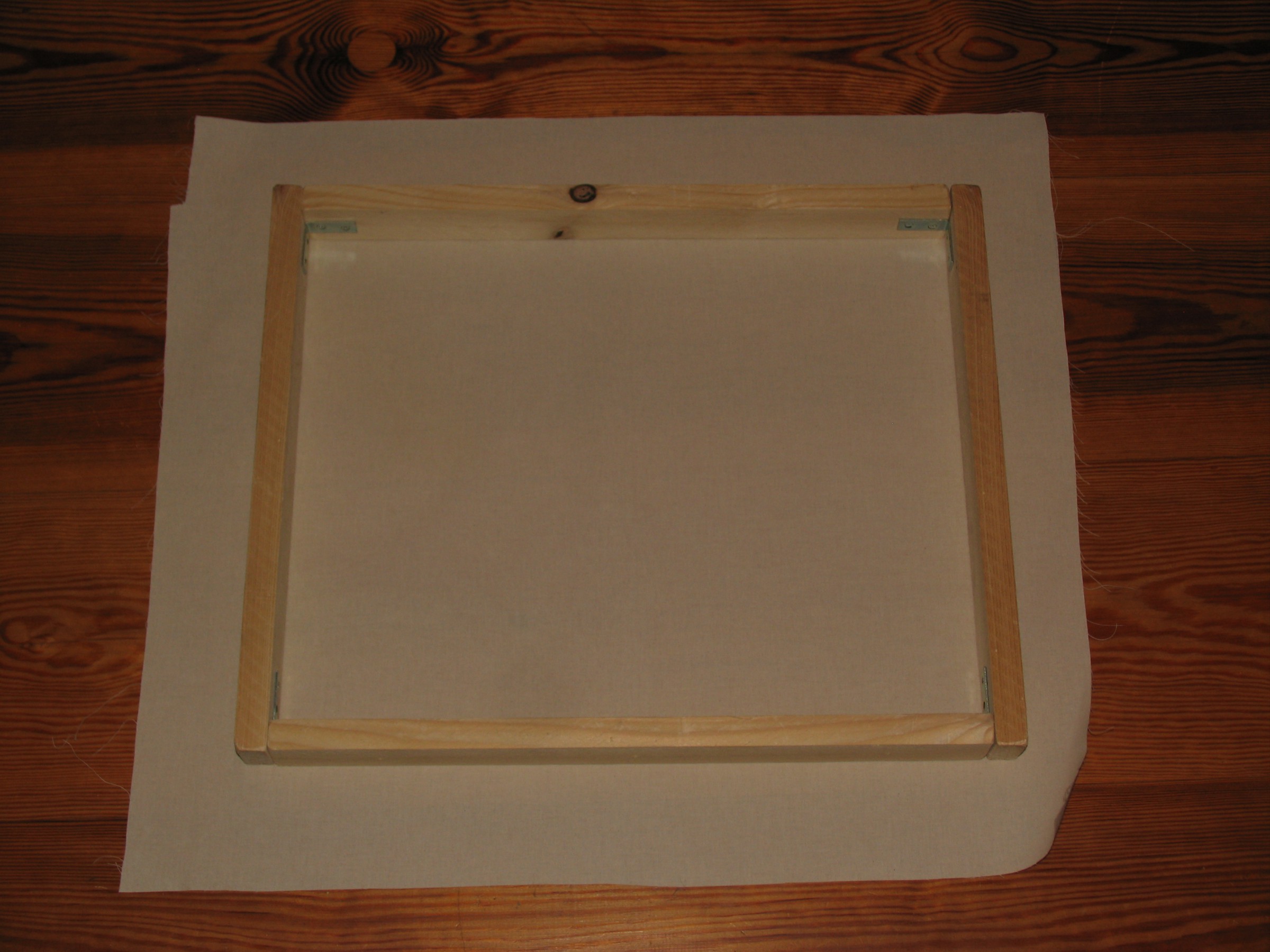

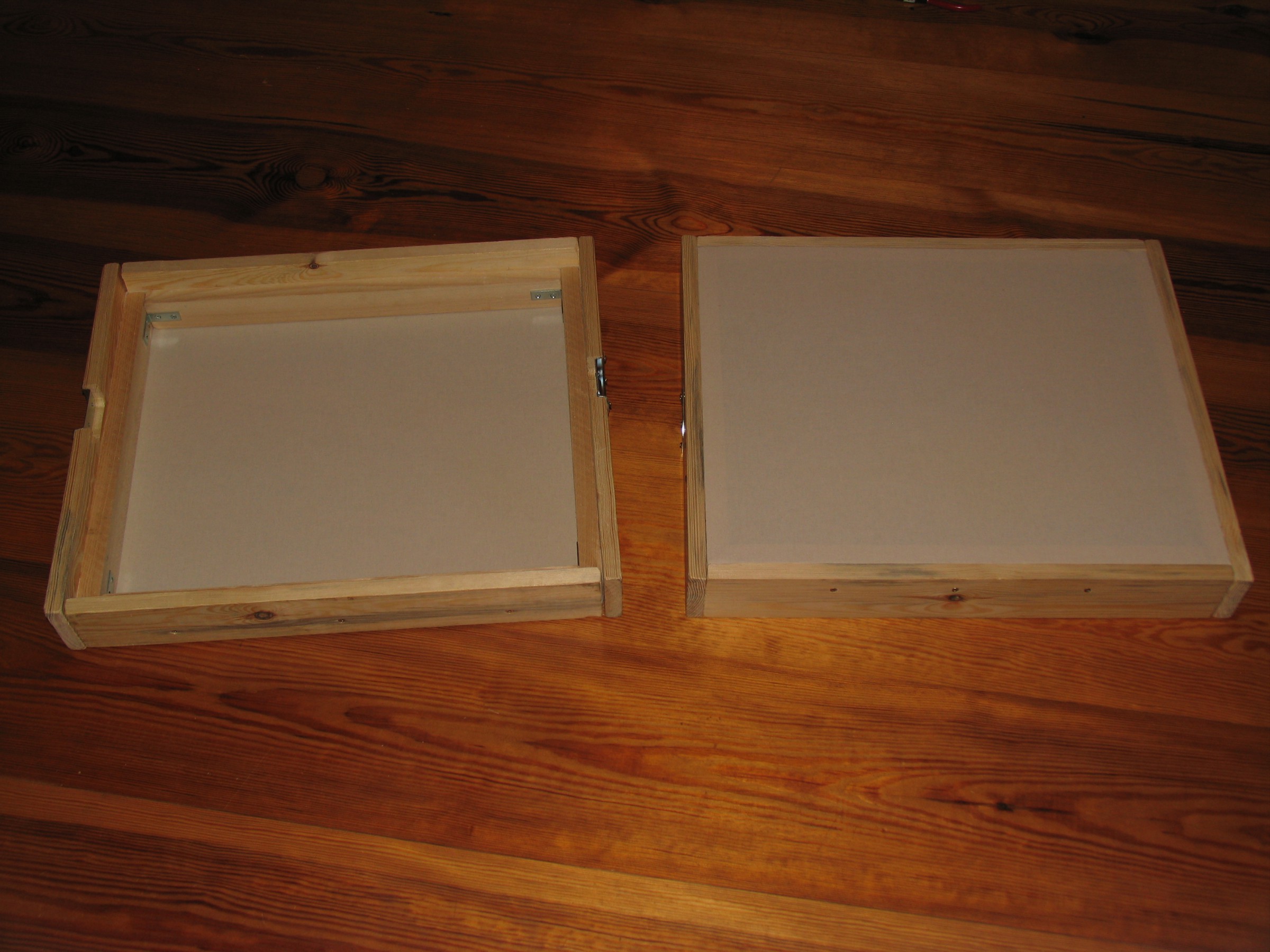

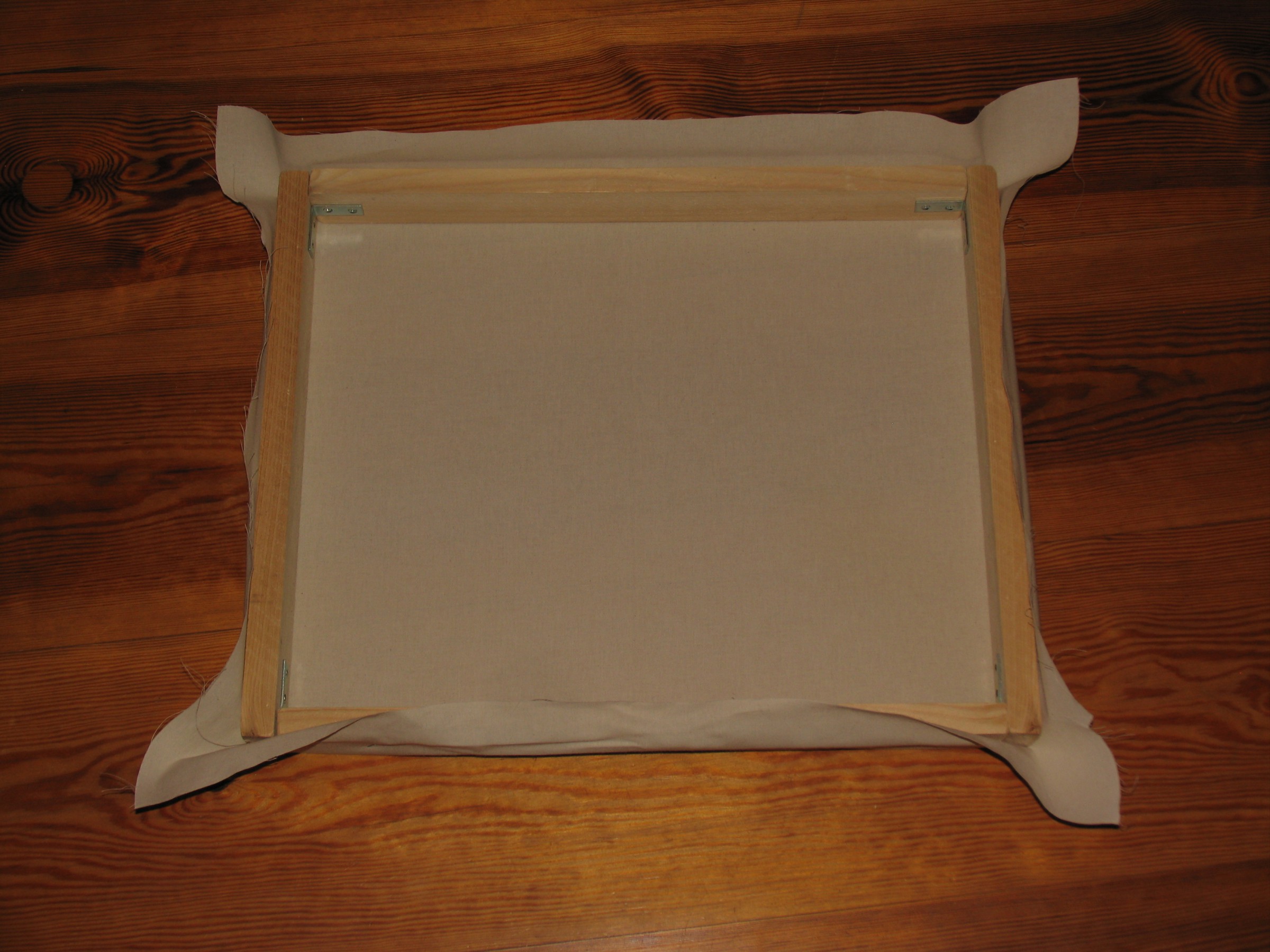

Ursprünglich wollte ich auch die großen Seiten der Deckel mit Holz bekleiden, doch im Laufe des Projekts zeigte sich, dass meine Kiste so schon viel zu schwer wurde. Eine Bedeckelung kompett aus Holz hätte das verschlimmert, und so entschloss ich mich letztendlich, die Deckel mit Stoff zu bespannen. Dicker Segeltuchstoff, der auch bis zu einem gewissen Grad wasserabweisend sein soll und gleichzeitig lichtdurchlässig ist. Den schneide ich also auf die benötigte Größe zu, bügle ihn ein Mal und spanne ihn dann mit Hilfe eines Tackers auf die Rahmen. Dann kommen die Bretter, welche ich hierzu abgenommen hatte, wieder drauf, und fertig sind die Deckel.

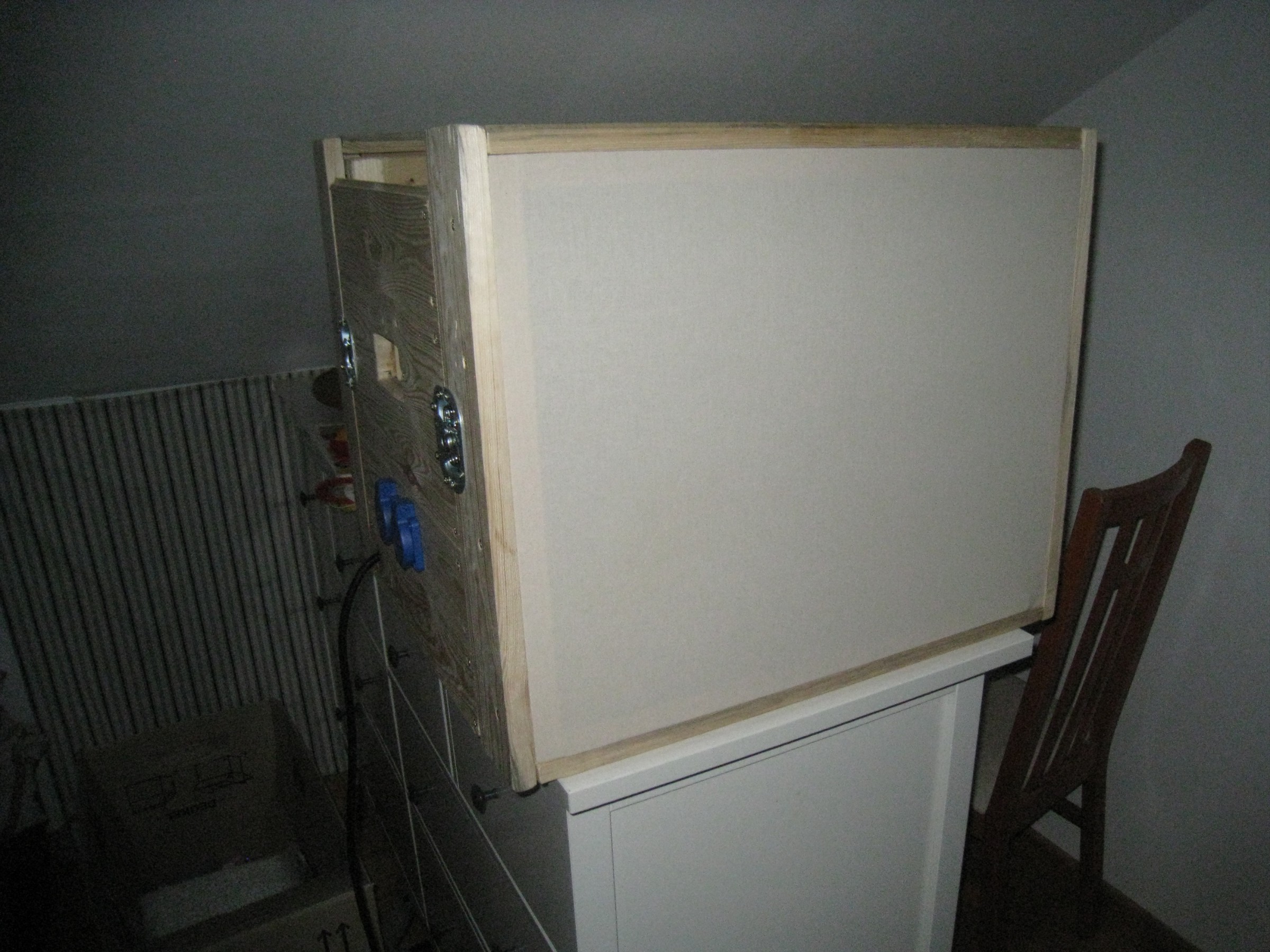

Nun sieht die Kiste von außen schon fast fertig aus:

Elektronik II

Ich hatte von Anfang an geplant, diverse Klein-Elektronik in der Kiste zu verbauen. So soll beispielsweise an heißen Tagen eine Lüftung zuschaltbar sein, um die Geräte vor Überhitzung zu bewahren. Außerdem soll die Bedienfront (also die Vorderseiten der Geräte) mit LEDs beleuchtet werden.
Den passenden Lüfter hatte ich schon lange vorher aus meiner Sammlung von Alt-Technik ausgewählt; ein aus drei klienen Lüftern bestehender Block, der einen ansehnlichen Luftstrom erzeugt, dabei aber relativ leise bleibt.
Der Lüfterblock soll mittig über den Rackgeräten am oberen Rand befestigt werden. Dazu schraube ich eine kurze Latte von innen gegen den vorderen Rahmen und klebe mit Heißkleber den Lüfterblock daran. Der Heißkleber hat zwar den Nachteil, dass er etwas unkontrolliert herumquillt und ich erst mal mit einem Messer die Überstände säubern muss - dafür hält er aber fest.

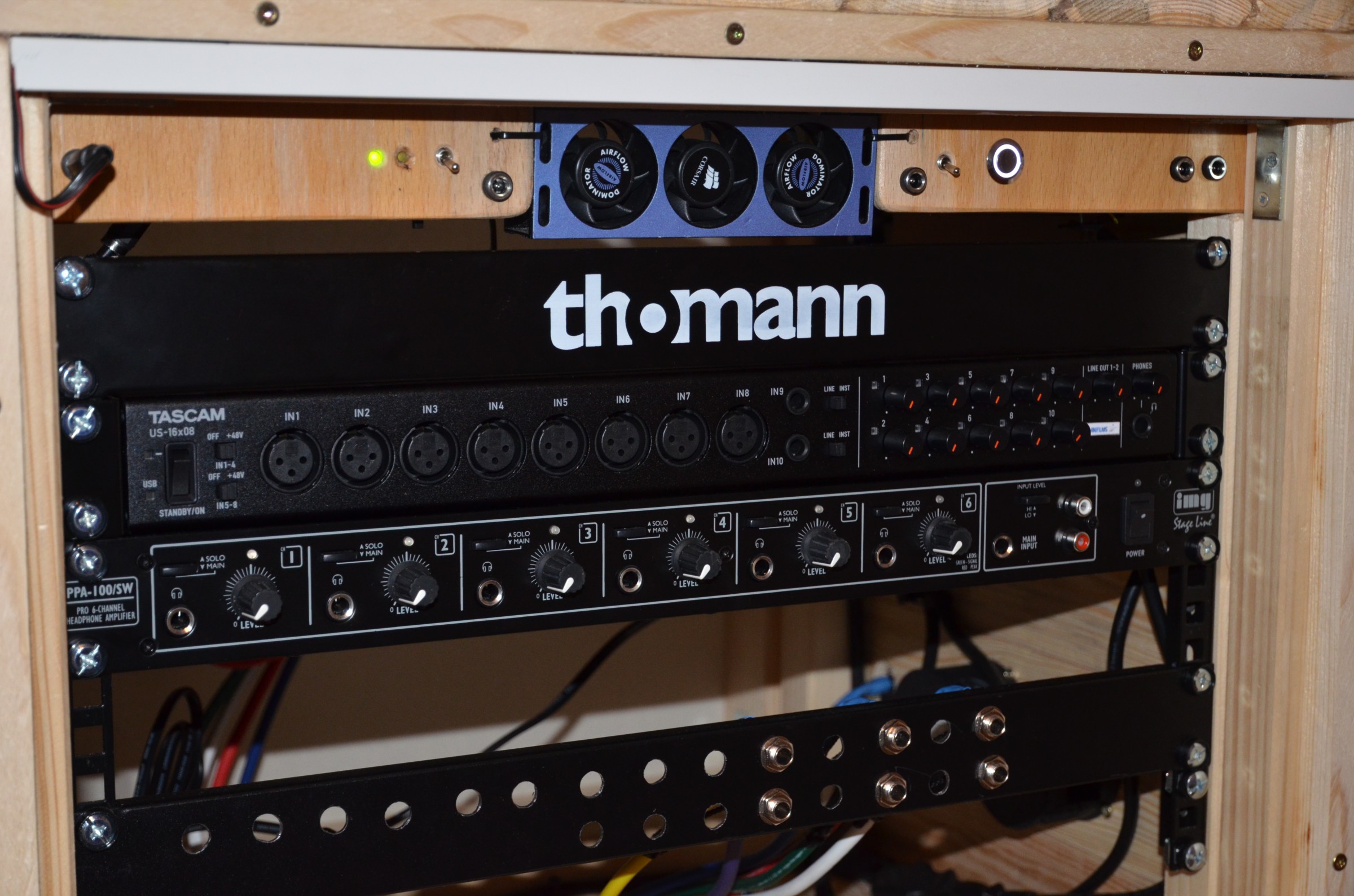

Rechts und links vom Lüfter verschraube ich jeweils ein Brett, das als Schatkonsole dienen soll. Dann werden die Löcher für Schalter und DC-Buchsen gebohrt.

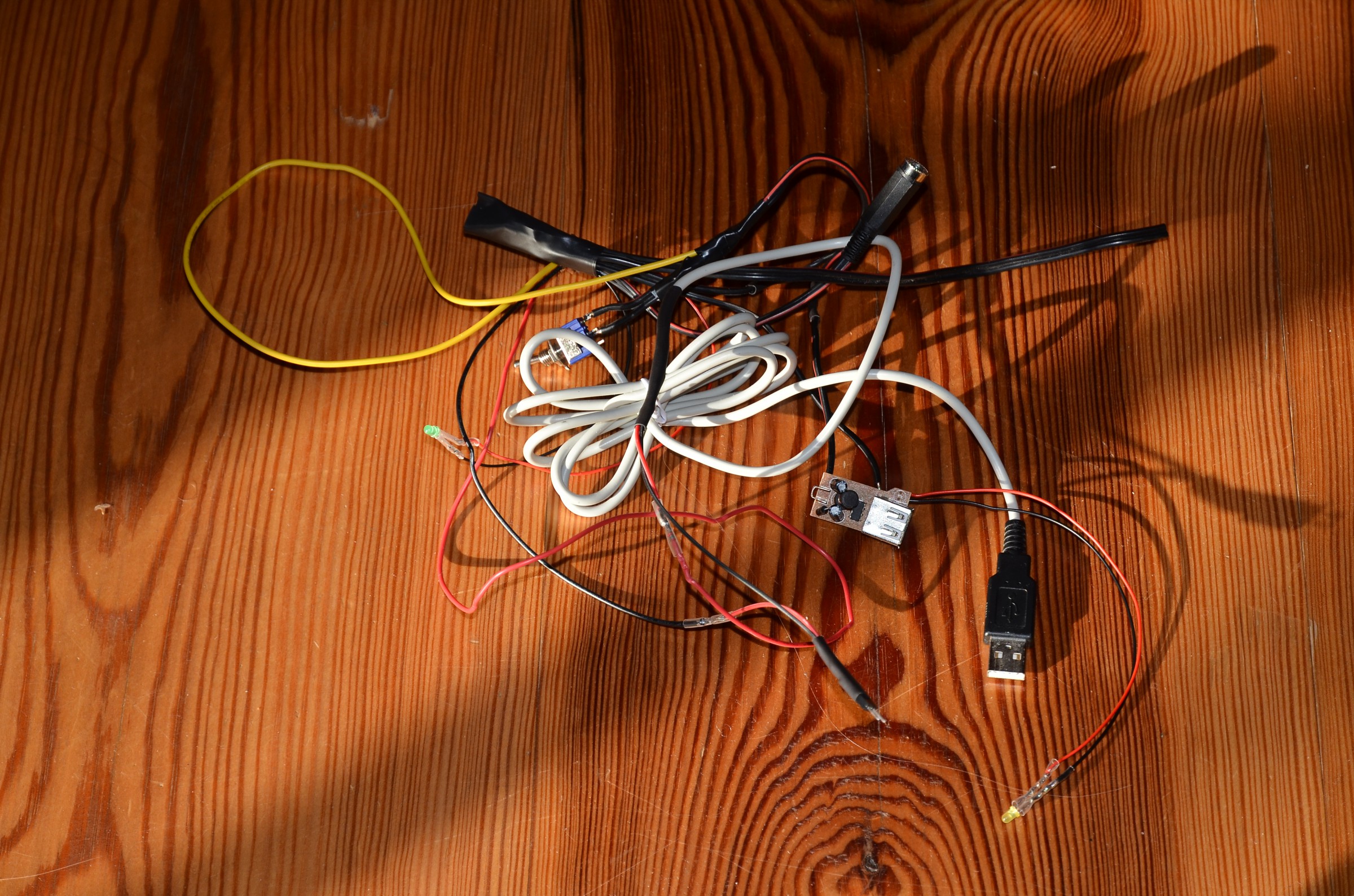

Die Schalter hatte ich direkt aus China geordert, dementsprechend dauerte die Lieferung etwas länger. Als sie endlich ankommen lege ich somit gleich los: Ein Schalter für den Lüfter (an/aus) und noch ein kleiner versteckter Schalter unter dem Schaltbrett zum Umschaten des Lüfters von 5V auf 12V, denn mit 5V betrieben ist er fast unhörbar, mit 12V macht er schon ien bisschen Lärm. Für den 5V-Betrieb habe ich noch das Innenleben eines günstigen Auto-USB-Adapters zwischengelötet.

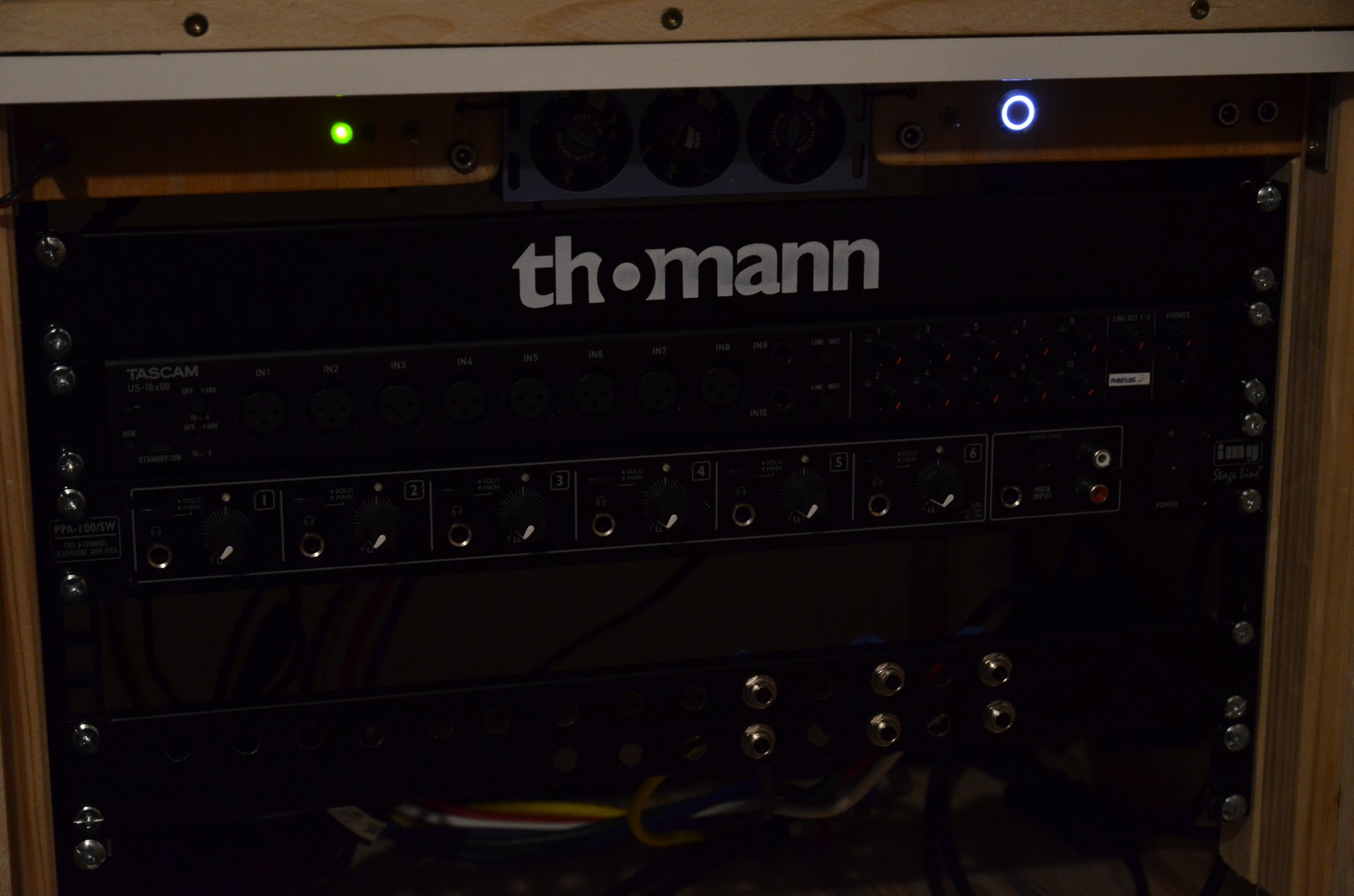

Für die Frontpanelbeleuchtung habe ich diverse LED-Strips zur Verfügung. Davon will ich ein Stück in ein weißes PVC-Profil kleben, damit man selbst als Bediener nicht vom Licht geblendet wird, sondern es nur auf die Bedienelemente der Geräte fällt. Da das Profil deutlich zu lang ist, kommt mir die Idee, eine auswechselbare Beleuchtung zu installieren. Gesagt, getan; ich säge das Profil in der Mitte durch und klebe in eine Länge kalt-weiße LEDs und in die andere warm-weiße. Befestigt wird die "Lampe" jeweils über drei Magneten, die sowohl am Profil als auch am inneren Rahmen festgeklebt sind. Strom bekommen die LEDs über einen normalen DC-Stecker, der in eine Buchse des Bedienpanels gesteckt wird.
Auch das Licht braucht selbstverständlich einen Schalter, nur ist leider der schöne beleuchtete Knopf, den ich extra dafür bestellt hatte, ein momentaner Schalter, der also nur beim Draufdrücken schaltet und beim Loslassen wieder zurück schaltet. Ärgerlich. Also wird das eben der "Panik"-Knopf, falls man mal nur ganz kurz Licht braucht, z.B. um eine einzelne Einstellung vorzunehmen. Daneben kommt ein weiterer Schalter, mit dem man das Licht ganz normal an- und ausschalten kann.
Neben der gedachten Funktion hat jeder Schalter noch eine extra DC-Buchse, wo zusätzliche Geräte an den Schaltkreis mit angeschlossen werden können. Gedacht ist das z.B. für eine extra Lampe oder einen zusätzlichen Lüfter.

Beide Kreise werden intern an ein 12V-Netzteil angeschlossen. Zu guter Letzt sind auf der rechten Seite noch zwei parallele DC-Buchsen ins Bedienpanel eingelassen, welche intern separat angeschlossen werden können. Über sie sollen mögliche externe Geräte, wie z.B. externe Lampen oder ein Klavier oder ähnliches angeschlossen werden können.

Letzte Feinheiten

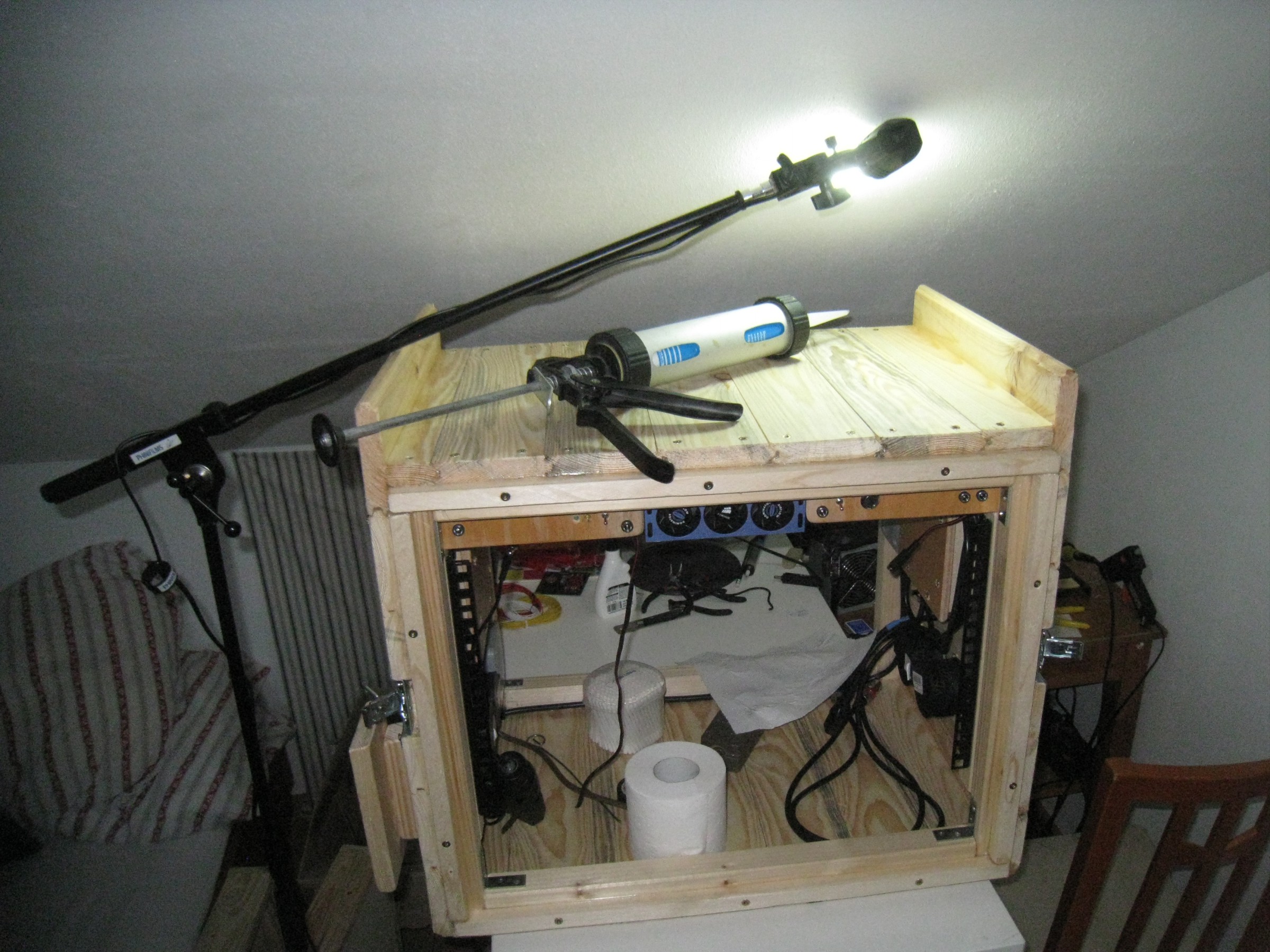

Nun fehlt eigentlich nicht mehr viel: Das Dach muss noch rauf, alle Fugen und Innenkanten mit Silikon abgedichtet werden und schlussendlich kommen die Geräte hinein!

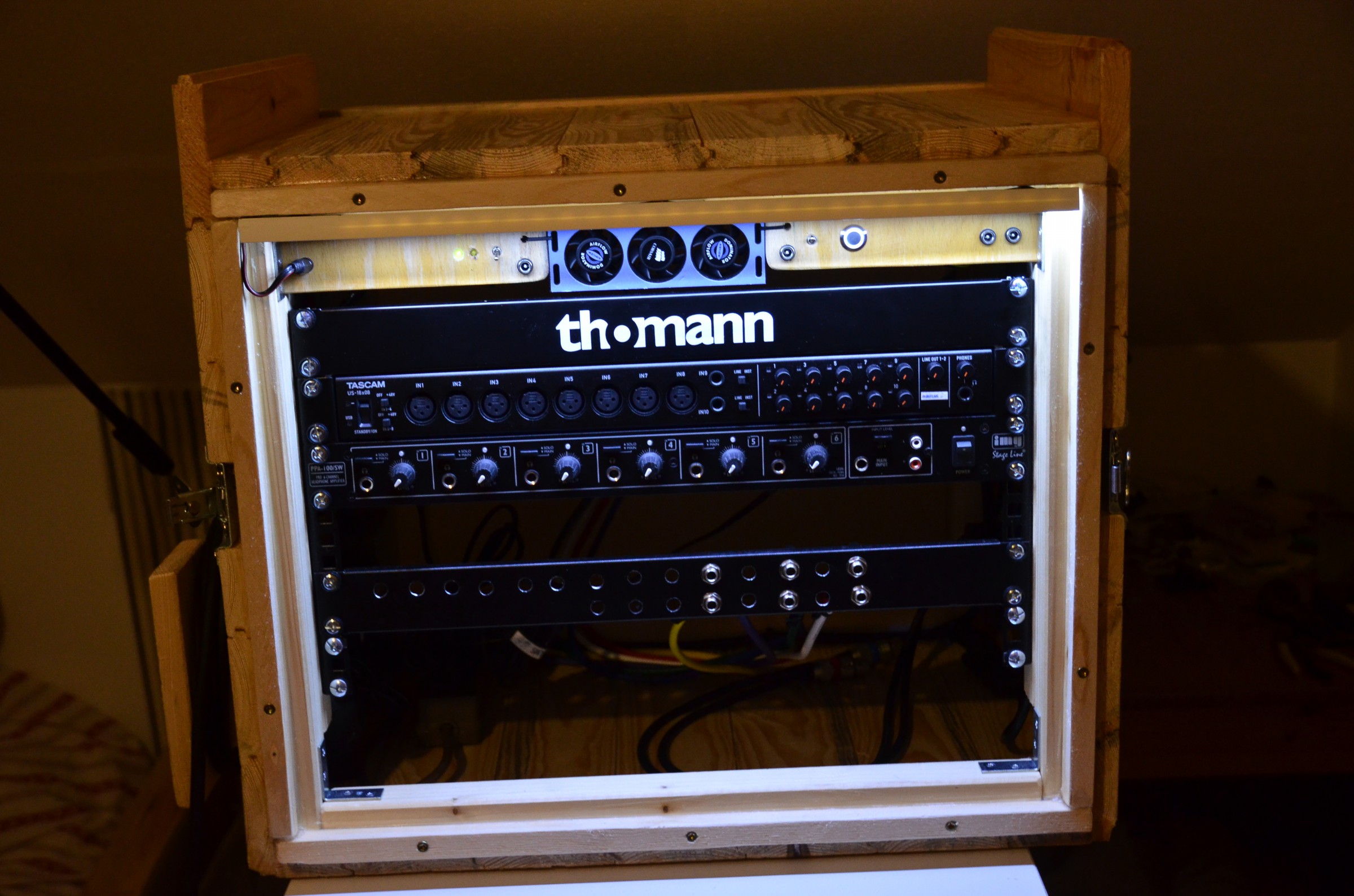

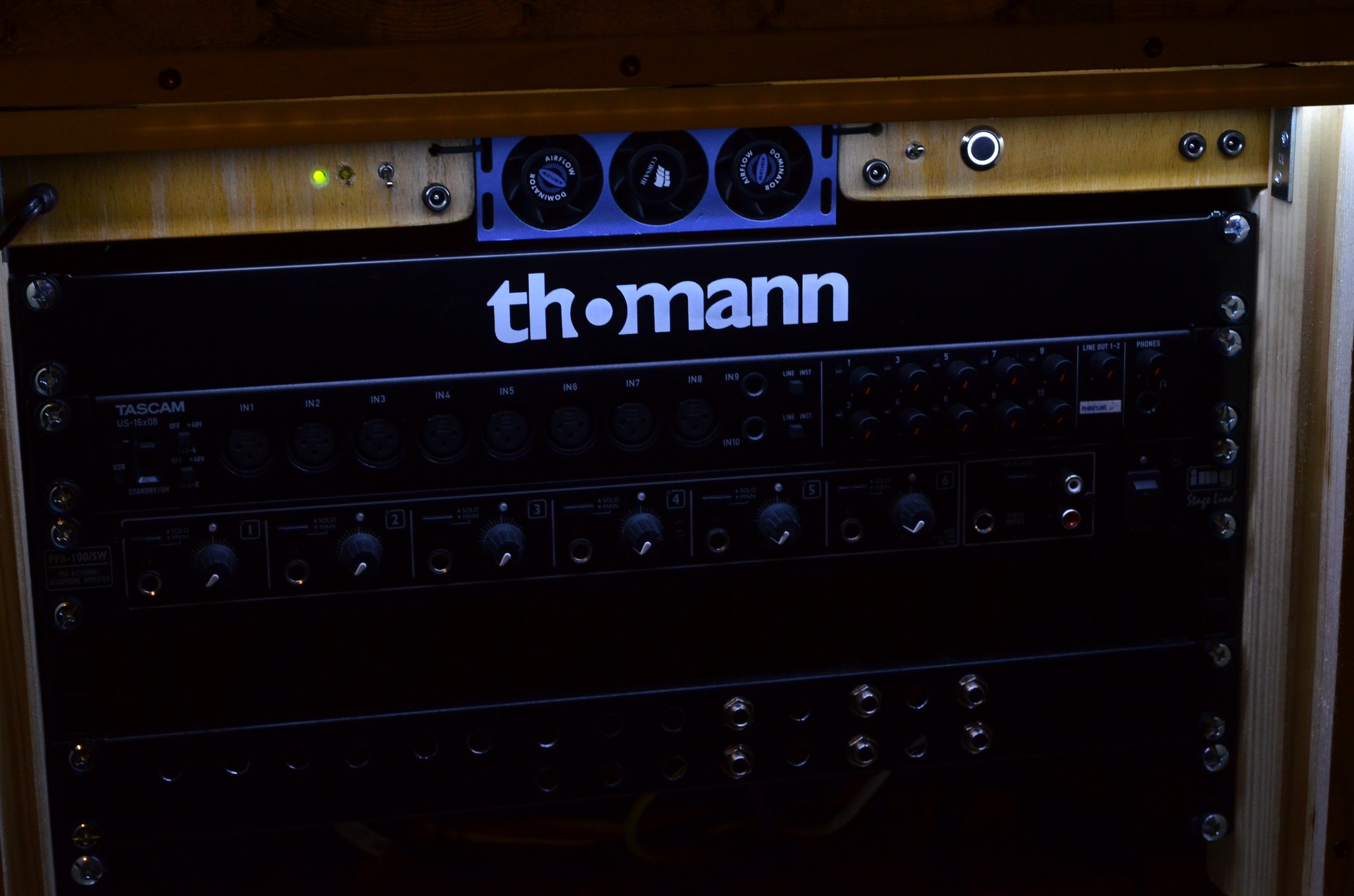

Sieht schick aus...




Und fertig ist die Kiste! Irgendwann schreibe ich vielleicht noch was über das selbstgebaute Patch-Panel, ansonsten war es das (für's erste).


Rückseitenbeleuchtung (Nachtrag 1)

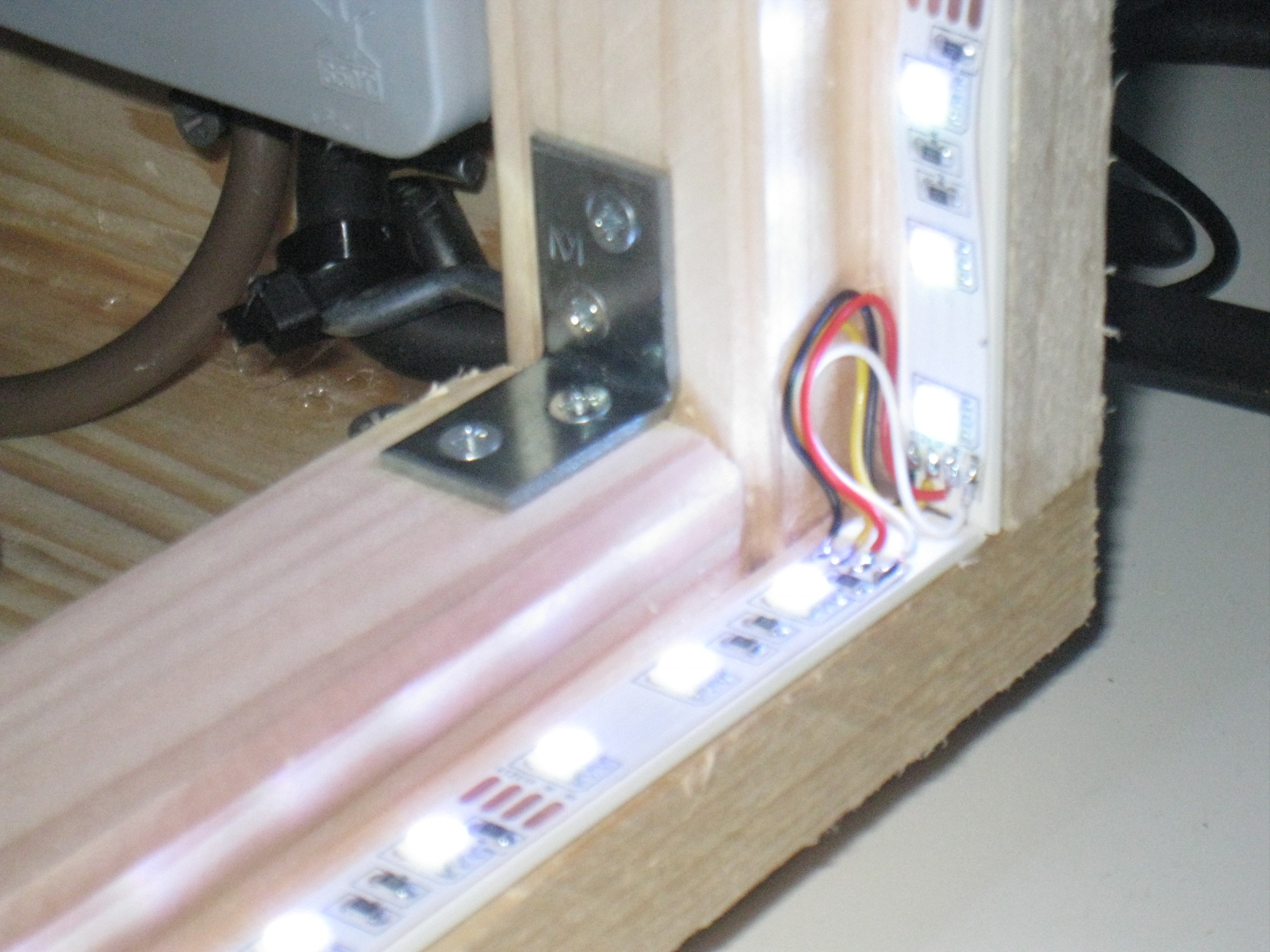

Um die Kiste lichttechnisch zu gestalten, sollte die Rückseite mit farbigen LED-Strips hinterleutet werden. Hierfür schraube ich schmale Plastikstreifen in den Innenrahmen, da durch das Abdichten ein dünner Silikonfilm auf dem Holz liegt und dieses somit nicht beklebbar ist. Dann löte ich vier vorher abgemessene RGB-LED-Streifen mit kurzen Kabeln aneinander und klebe sie in den Plastikrahmen.
Als Steuerung für die LEDs dient ein RGB-Dimmer mit IR-Fernbedienung, später soll auch noch ein DMX-Dimmer dazu kommen. Zwischen diesen lässt sich dann mit einem Schalter umschalten.

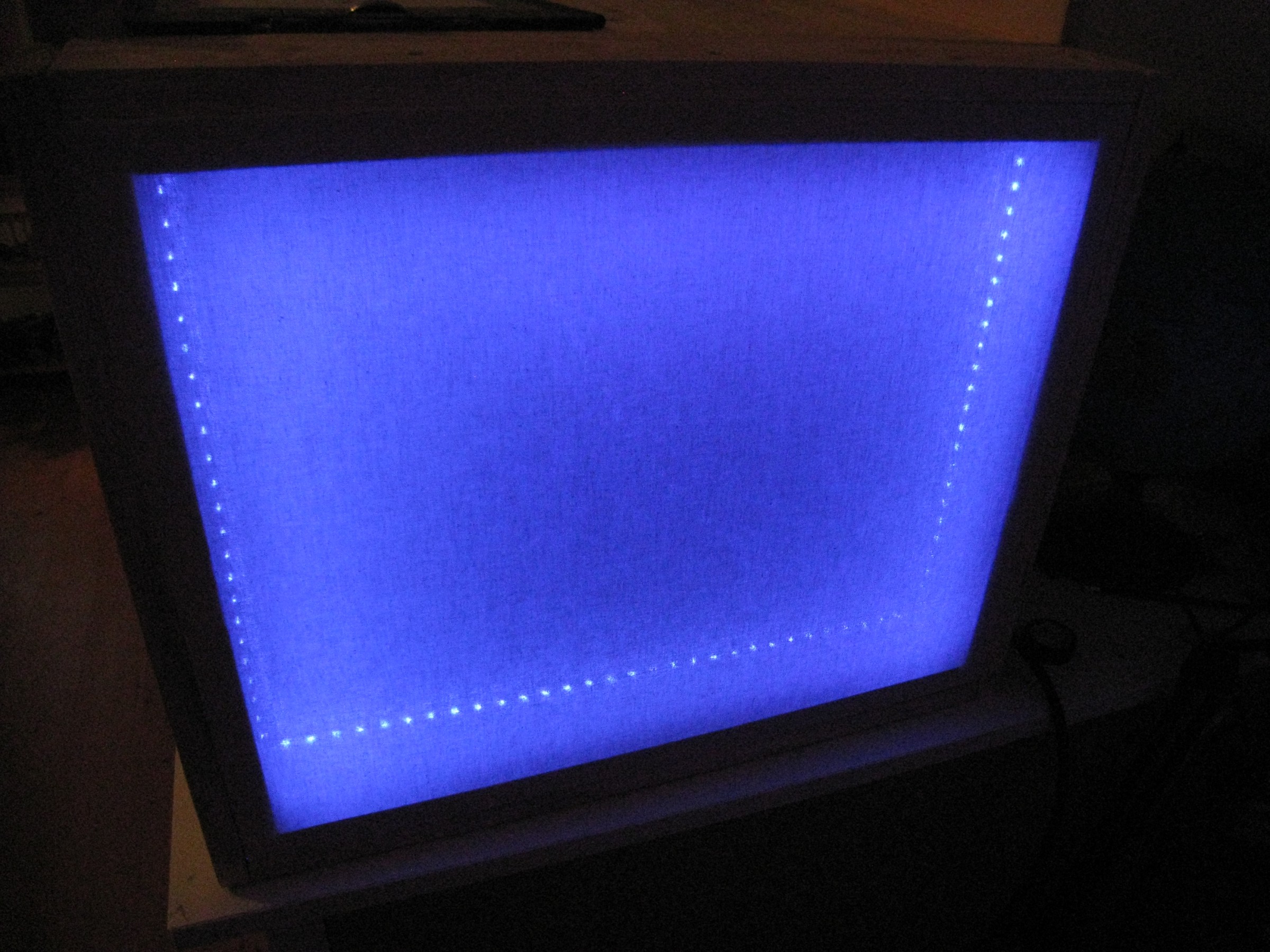

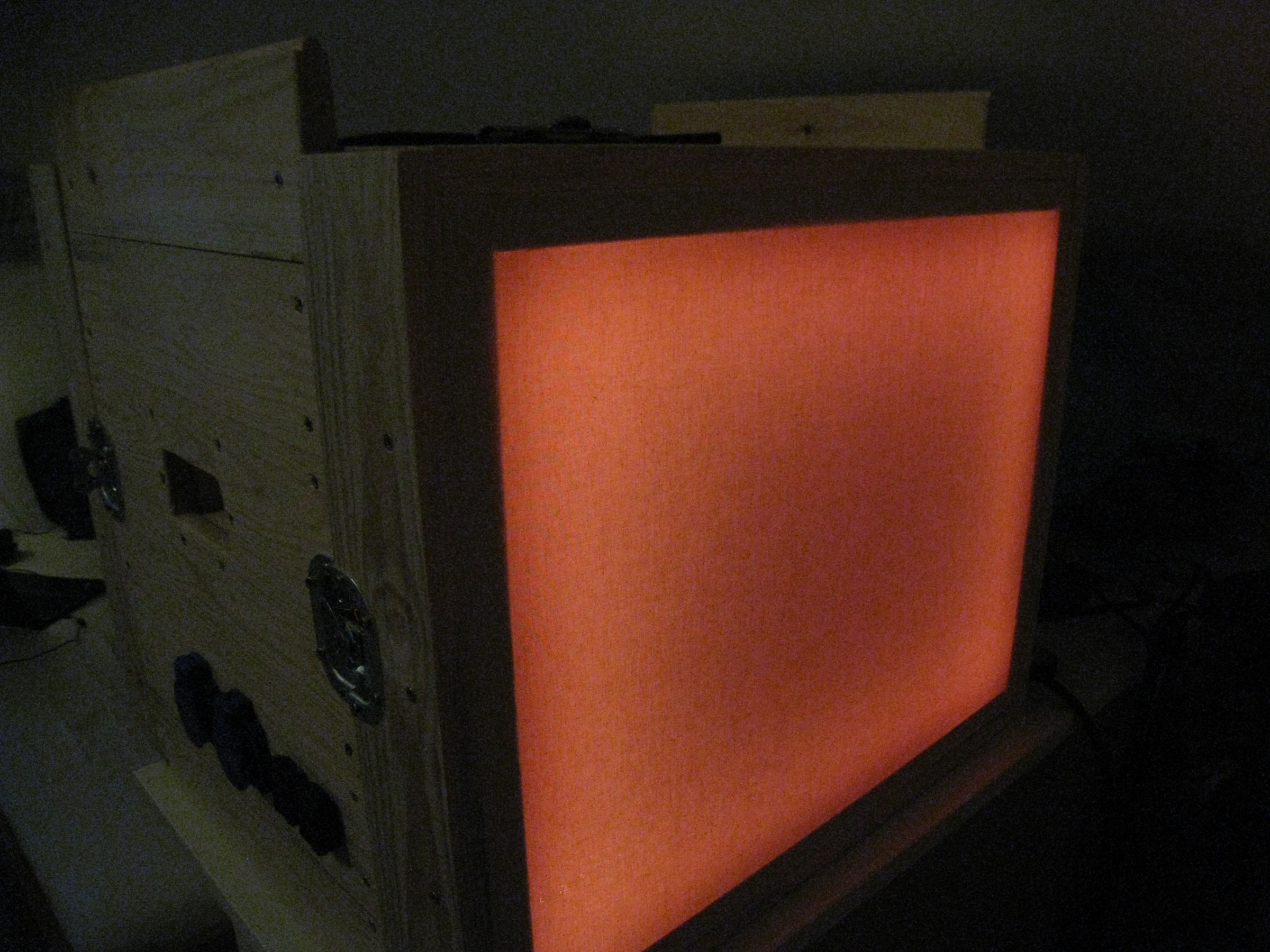

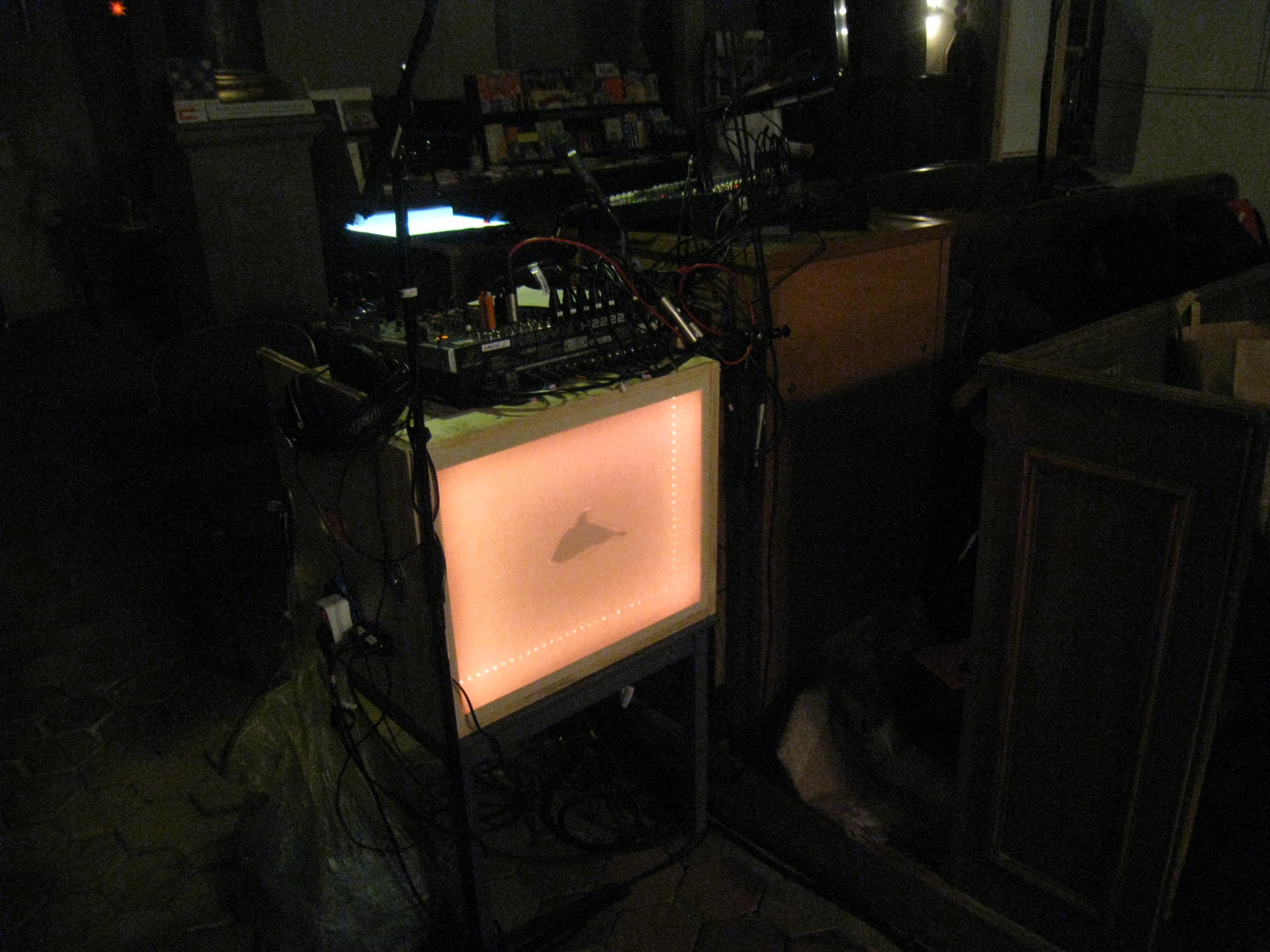

Mit dem Deckel drauf ergibt sich so eine sehr schöne Leuchtfläche. Ab einem gewissen Betrachtungswinkel ist sogar nur noch die Lichtwand zu sehen. Wenn man senkrecht drauf schaut, sind die LEDs zwar zu erkennen, stören aber nicht sonderlich.

Nutzung

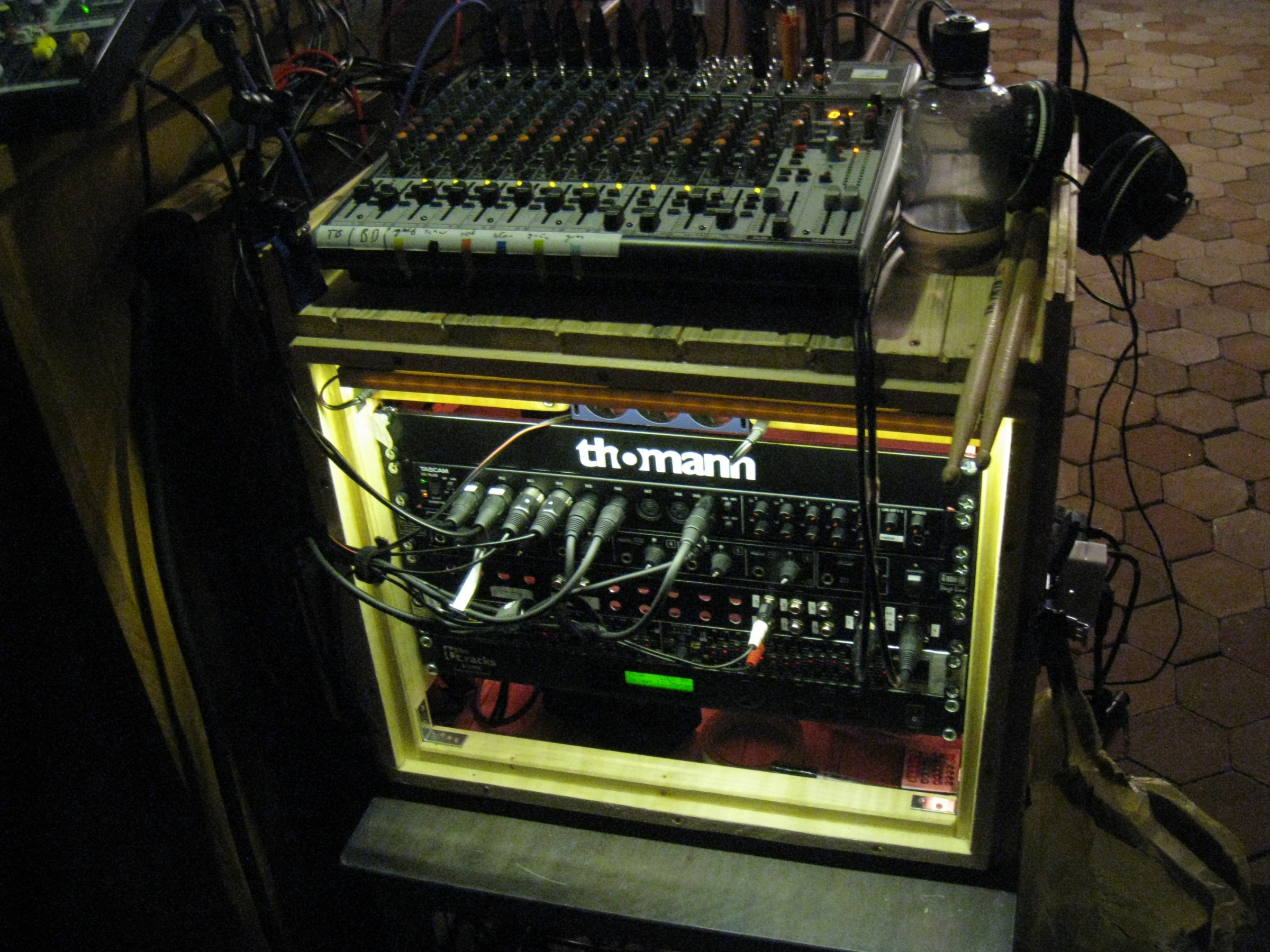

Den ersten Einsatz hat die Kiste schon hinter sich, auf dem Weihnachtskonzert des Paulus-Praetorius-Gymnasiums in der St.-Marien-Kirche in Bernau.
